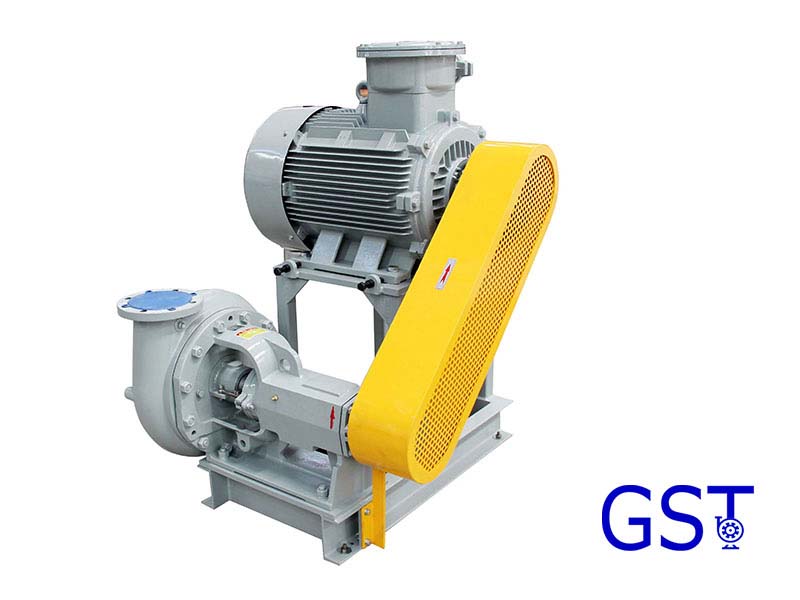

  • What is a Drilling Mud Shear Pump?
    What is a Drilling Mud Shear Pump?
    Aug 14, 2025
    A drilling mud shear pump is a high-shear mixing device specifically designed for drilling mud treatment. It crushes and disperses solid particles in the mud through mechanical forces (shearing, impact, and turbulence) while promoting the full dissolution of additives such as polymers and clays. Ultimately, it achieves mud homogenization, rheological optimization, and performance enhancement. Ⅰ. Core Functions Crush large solid particles in the mud (e.g., cuttings, undispersed clay) to reduce particle agglomeration. Accelerate the dissolution and activation of chemical additives such as polymers, fluid loss reducers, and viscosifiers. Improve the viscosity, shear force, and rheological properties of the mud, enhancing its ability to suspend cuttings, inhibit wellbore collapse, and cool the drill bit. Maintain the stability of the mud system, ensuring efficient cuttings carrying, well pressure balancing, and drill string lubrication during circulation. Ⅱ. Working Principle The core principle of a drilling mud shear pump lies in generating intense shear forces and hydrodynamic effects through the high-speed relative motion between the rotor and stator. The specific process is as follows: 1.Shearing Action: A small gap (shear gap, typically 0.1–1mm) exists between the rotor (high-speed rotating component) and the stator (fixed component). As mud passes through this gap, it is "sheared" by the high-speed rotating rotor, tearing large particles into smaller ones. 2.Impact and Turbulence: The high-speed rotation of the rotor blades drives the mud to generate intense turbulence and vortices. High-frequency impacts occur between particles and between particles and blades, further crushing particles and dispersing additives. 3.Mixing and Homogenization: Under the combined effect of shearing and turbulence, solid particles, liquids, and additives in the mud are fully mixed, forming a uniform and stable system to prevent stratification or sedimentation. Ⅲ. Structural Composition The structure of a drilling mud shear pump is designed to meet requirements such as high shear efficiency, wear resistance, and adaptation to harsh working conditions. It mainly consists of the following components: 1. Power Drive System Drive Source: Typically an explosion-proof motor (for onshore drilling) or a hydraulic motor (for offshore drilling, adapted to high-vibration environments), providing rotational power. The power range varies from tens to hundreds of kilowatts, matched according to processing capacity. Reduction/Transmission Device: Transmits power to the rotor through couplings, gearboxes, etc., and adjusts the rotor speed (usually 1000–3000rpm; higher speeds improve shear efficiency). 2. Core Working Components: Rotor and Stator Rotor: The "active component" of the shear pump, mostly cylindrical with spiral blades or tooth-like protrusions on its surface. Blade materials must be wear-resistant (e.g., high-chromium cast iron, tungsten carbide coating) to withstand scouring by hard particles in the mud. Stator: The "passive component," fixed in the pump housing and coaxially assembled with the rotor. Its inner wall is designed with grooves or channels matching the rotor blades. The gap between the rotor and stator can be controlled by adjusting structural parameters; a smaller gap enhances shear force (but risks blockage must be avoided). 3. Fluid Channel System Inlet: Connected to mud tanks or circulation pipelines, through which mud is drawn into the shear chamber by pump suction or external force. Shear Chamber: The space between the rotor and stator, serving as the core area where mud undergoes shearing and impact. Outlet: Through which the treated homogenized mud is discharged, returning to the circulation system or proceeding to the next processing step. Flow Guide Structure: Some shear pumps are equipped with built-in guide plates or spiral channels to guide axial mud flow, avoiding local stagnation and improving mixing uniformity. 4. Auxiliary and Protection Systems Sealing Device: Uses mechanical seals or packing seals to prevent mud leakage (especially under high pressure) and protect the drive system from mud contamination. Cooling System: For high-power pumps, water cooling or air cooling reduces the operating temperature of the rotor and stator, preventing material aging caused by frictional heat. 5. Control System Equipped with frequency converters, pressure sensors, flow meters, etc., it can real-time adjust speed, monitor inlet/outlet pressure and flow, and adapt to the processing needs of different mud types (e.g., water-based mud, oil-based mud). Ⅳ. Core Technical Features High Shear Efficiency: By optimizing rotor and stator structures (e.g., multi-group tooth engagement, stepped shear gaps), particle refinement efficiency exceeds 90%, and additive dispersion speed is increased by 30%–50%. Wear-Resistant Design: Key components use wear-resistant alloys (e.g., Cr12MoV), rubber linings, or ceramic coatings to extend service life (in abrasive formation drilling, service life can be 2–3 times that of traditional pumps). Strong Adaptability: Capable of handling high-viscosity, high-sand-content mud (sand content ≤15%) and compatible with water-based, oil-based, and synthetic-based muds. Stable Continuous Operation: Designed for continuous working mode with a wide processing flow range (10m³/h to 500m³/h), meeting the needs of different drilling scales (e.g., shallow wells, deep wells, horizontal wells). Ⅴ. Application Scenarios and Importance Drilling mud shear pumps are widely used in oil and gas drilling, shale gas development, geological exploration, etc., with specific scenarios including: 1. Drilling Mud Preparation Stage In mud tanks, shear pumps mix bentonite, clay, and other base materials with water, while adding polymers (e.g., polyacrylamide), fluid loss reducers (e.g., CMC), and other additives. Shearing ensures full dissolution of additives, avoiding undissolved polymer lumps, and provides qualified initial mud for drilling. 2. Drilling Circulation Process During drilling, returned mud carries a large amount of cuttings and drill debris. Shear pumps can crush large cuttings to prevent sedimentation in mud tanks; when 补充添加剂,shearing quickly restores mud viscosity and suspension capacity, maintaining stable circulation. 3. Regeneration of Degraded Mud For mud with degraded performance due to long-term circulation (e.g., reduced viscosity, poor suspension), shear pumps can re-disperse particles and reactivate additives through re-shearing, realizing mud regeneration, reducing waste discharge, and lowering new mud preparation costs. 4. Special Drilling Technology Requirements In complex well types such as directional wells and horizontal wells, higher rheological requirements are imposed on mud (e.g., low viscosity, high cuttings carrying capacity). Shear pumps can optimize mud rheological parameters by precisely controlling shear intensity, ensuring wellbore trajectory control and cuttings carrying efficiency. Ⅵ. Selection and Maintenance Guidelines 1. Key Selection Parameters Processing Flow Rate: Determined by drilling fluid circulation volume, usually 1.2–1.5 times the drilling pump displacement. Shear Intensity: Select rotor-stator structures based on mud type (e.g., high shear for finely dispersed mud, strong crushing for coarse-particle mud). Working Pressure: Adapt to mud circulation system pressure (typically 0.5–2MPa) to avoid overload. Corrosion Resistance: For oil-based mud or chemically additive-containing mud, acid- and alkali-resistant materials (e.g., 316 stainless steel) are required. 2. Daily Maintenance Focus Regularly inspect rotor and stator wear; replace when the gap exceeds 50% of the initial value to prevent reduced shear efficiency. Clean the inlet filter to prevent blockage or component damage caused by large impurities entering the shear chamber. Check for leaks in sealing devices and replace seals promptly to protect the drive system. Regularly lubricate transmission components to ensure stable operation and reduce energy consumption. Ⅶ. Conclusion Drilling mud shear pumps achieve mud homogenization and performance optimization through high shear forces, serving as core equipment connecting mud preparation, circulation, and regeneration. Their advanced design, rational selection, and standardized maintenance directly affect drilling efficiency, wellbore safety, and cost control. As oil and gas exploration advances to deep and complex formations, efficient, wear-resistant, and intelligent shear pump technology will become a key support for enhancing the competitiveness of drilling engineering.
    اقرأ أكثر
  • ما هو مثبت سلسلة الحفر؟
    ما هو مثبت سلسلة الحفر؟
    Aug 08, 2025
    ال مثبت سلسلة الحفر أداة أساسية تُركّب على سلسلة الحفر في مشاريع حفر النفط والغاز، والاستكشاف الجيولوجي، وغيرها من المشاريع الهندسية. تشمل وظائفها الرئيسية تثبيت سلسلة الحفر، والتحكم في مسار البئر، وتقليل اهتزازها وتآكلها، وضمان عمليات حفر فعّالة وآمنة. فيما يلي مقدمة مفصلة:أولا: الوظائف الأساسيةتثبيت سلسلة الحفر ومنع الانحرافمن خلال الاتصال بجدار البئر، يوفر المثبت الدعم الشعاعي لـ سلسلة الحفريقلل هذا من التذبذب الجانبي لسلسلة الحفر أثناء الدوران والحفر. يمنع هذا انحراف البئر عن مسارها المُصمم (مثل التحكم في المسار في الآبار الاتجاهية أو الأفقية).التحكم في قطر البئرالقطر الخارجي للمثبت قريب من قطر لقمة الحفر، مما يسمح له بكشط الصخور أو بقايا الطين الزائدة من جدار البئر. يضمن هذا شكلًا منتظمًا للبئر، ويمنع تمدده أو انكماشه، ويهيئ ظروفًا مناسبة لعمليات التثبيت والإكمال اللاحقة.تقليل تآكل وتعب سلسلة الحفريقلل الاحتكاك بين سلسلة الحفر وجدار البئر، ويقلل من الانحناء والاهتزاز أنابيب الحفر و طوق الحفر، يطيل عمر خدمة أدوات الحفر، ويقلل من خطر الحوادث مثل كسر سلسلة الحفر أو التصاقها.تحسين الأداء الهيدروليكيتم تصميم بعض المثبتات بأخاديد تحويلية أو عيون مائية، مما يعمل على تحسين مسار تدفق سائل الحفر، وتعزيز قدرة حمل الرمال وكفاءة تبريد المثقاب.II. التصنيفات الرئيسية والسمات الهيكليةيمكن تصنيف مثبتات سلسلة الحفر على أساس التصميم الهيكلي وسيناريوهات التطبيق ومبادئ التثبيت:مصنفة حسب الشكل الهيكليمثبت متكاملبناء:مصنوعة من قطعة واحدة من الفولاذ (على سبيل المثال، الفولاذ السبائكي) ومُصنعة آليًا، مع أضلاع مدمجة في الجسم الرئيسي (بدون مكونات ملحومة أو مجمعة).سمات:قوة عالية ومقاومة للصدمات، مناسبة للآبار العميقة، أو التكوينات الصلبة، أو سيناريوهات الحفر ذات السرعة الدورانية العالية.طلب:حفر الآبار العميقة، وتكوينات الصخور الصلبة، وأقسام الآبار الاتجاهية ذات معدلات البناء العالية.مثبت من نوع الإدخالبناء:يتم تضمين حشوات السبائك الصلبة (على سبيل المثال، أسنان كربيد التنغستن) أو حشوات الماس متعدد البلورات المضغوط (PDC) في أضلاع الجسم الرئيسي.سمات:مقاومة استثنائية للتآكل، والتعامل بشكل فعال مع التكوينات الكاشطة (على سبيل المثال، الحجر الرملي، والتكتلات) وإطالة عمر الخدمة.طلب: التكوينات الكاشطة ومقاطع الآبار الأفقية (التي تتطلب اتصالاً طويل الأمد مع جدار البئر).مثبت الأكمام القابل للاستبدالبناء:يُستخدم الجسم الرئيسي كقاعدة، مع غلاف معدني مقاوم للتآكل وقابل للفصل لضمان الاستقرار. يمكن استبدال الغلافات البالية دون الحاجة إلى التخلص من الجسم بالكامل.سمات:فعال من حيث التكلفة، يقلل من تكاليف الصيانة، مناسب للتكوينات الكاشطة المتوسطة إلى المنخفضة.طلب:الآبار العمودية التقليدية ومتطلبات الاستخدام الثانوي/المتعدد في الآبار المتوسطة العمق.مثبت حلزونيبناء:يتم توزيع الأضلاع في نمط حلزوني، مما يقلل من مساحة التلامس مع جدار البئر ويضمن مرور السوائل بشكل أكثر سلاسة.سمات:يقلل من مقاومة تدفق سائل الحفر وفقدان الضغط، مع توفير وظائف التثبيت والتحويل.طلب:الحفر عالي الإزاحة والمقاطع الأفقية (تقليل تراكم فراش القطع).مصنفة حسب موضع التثبيتمثبت البت القريب:يتم تثبيته أقرب إلى مِثقب الحفر (عادةً ما يكون على بعد 0.5 إلى 3 أمتار فوق المِثقب)، حيث يتحكم بشكل مباشر في انحراف المِثقب ويعمل كأداة أساسية للتحكم في المسار.المثبت الأوسط:يتم تثبيته في منتصف سلسلة الحفر للمساعدة في تثبيت السلسلة وتقليل تشوه الانحناء العام.مثبت علوي:تقع بالقرب من رأس البئر أو الطاولة الدوارة، وتعمل في المقام الأول على منع اهتزاز سلسلة الحفر بالقرب من رأس البئر.ثالثًا: التركيب الهيكليتتكون مثبتات سلسلة الحفر عادةً من المكونات التالية:الجسم الرئيسي:هيكل معدني أسطواني، مصنوع عادة من سبائك الفولاذ عالية القوة، ومقاوم للتآكل والصدمات.الأضلاع المستقرة (الشفرات)هياكل بارزة موزعة بالتساوي حول محيط الجسم الرئيسي (عادةً من 3 إلى 6 أضلاع). هذه هي نقاط التلامس الأساسية مع جدار البئر، ويُصمم شكل وعدد الأضلاع بناءً على متطلبات الحفر.خيوط الاتصال:مزود بخيوط أنابيب الحفر (على سبيل المثال، خيوط معيار API) في كلا الطرفين للتوصيل بسلسلة الحفر (أطواق الحفر، أنابيب الحفر).الأخاديد التحويليةأخاديد بين الشفرات لتدوير سائل الحفر. بعض التصاميم تُحسّن هندسة الأخدود لتقليل فقدان الضغط.رابعًا: المعايير الفنية الرئيسيةالقطر الخارجي:يتناسب مع حجم البئر، والذي عادة ما يكون أصغر بمقدار 3-5 مم من قطر البئر (على سبيل المثال، يستخدم بئر بقطر 215.9 مم مثبتًا بقطر 210 مم)، مما يضمن الاستقرار مع تجنب مخاطر الالتصاق.عدد الأضلاععادةً ما يكون هناك ٣ أو ٤ أو ٦ أضلاع. زيادة الأضلاع تُحسّن الثبات، ولكنها قد تزيد من مقاومة تدفق سائل الحفر.طول:صُممت بناءً على متطلبات مقطع البئر. عادةً ما تكون مثبتات الحفر القريبة أقصر (٠٫٥-١٫٥ متر)، بينما يمكن أن تكون مثبتات الحفر المتوسطة أطول (١-٣ أمتار).مادة:الجسم الرئيسي:معظمها من الفولاذ السبائكي عالي القوة مثل 4145H أو 4140H، والتي تم تقويتها لتوفير صلابة جيدة ومقاومة للتعب.المكونات المقاومة للتآكل:كربيد التنغستن (WC-Co)، إدراجات PDC، الطلاءات الخزفية، وما إلى ذلك، لتعزيز مقاومة التآكل.أقصى ضغط/درجة حرارة تشغيل: مُصممة لتحمل درجات الحرارة والضغط العاليين في الآبار العميقة. تتحمل المنتجات التقليدية درجات حرارة ≥ 150 درجة مئوية وضغوطًا ≥ 30 ميجا باسكال.خامسًا: سيناريوهات التطبيق ومبادئ الاختيارخصائص التكوينالتكوينات الناعمة:إعطاء الأولوية للمثبتات الحلزونية أو المتكاملة لتقليل اضطراب التكوين.التكوينات الصلبة/الكاشطة:المثبتات من النوع المدخلي ضرورية لمنع التآكل السريع.متطلبات نوع البئرالآبار العمودية:التركيز على التحكم في الانحراف، واختيار المثبتات المتكاملة عالية الاستقرار أو المثبتات المكونة من 4 أضلاع.الآبار الاتجاهية/الأفقية:تتطلب مثبتات القطع القريبة تصميمًا عالي الدقة، مقترنًا بهياكل حلزونية لتقليل تراكم القطع.معلمات الحفريتطلب الحفر بسرعة دوران عالية (≥150 دورة في الدقيقة) مثبتات متكاملة ذات مقاومة قوية للتعب.تعطي عمليات الحفر ذات الإزاحة العالية الأولوية للهياكل الحلزونية.السادس. اعتبارات التطبيقالتكيف الاختياري:اختر نوع المثبت المناسب بناءً على صلابة التكوين ونوع البئر (رأسي/اتجاهي/أفقي) وخصائص سائل الحفر.موضع التثبيت:يتم تركيبها عادة فوق المثقاب بالقرب من طوق الحفر، أو يتم توزيعها وفقًا لتصميم سلسلة الحفر لتشكيل هيكل "سلسلة حفر ذات ثقب كامل".فحص الصيانة:تحقق بانتظام من تآكل الأضلاع وسلامة الخيوط لتجنب انحراف البئر أو تلف سلسلة الحفر بسبب فشل المثبت.التنسيق مع الأدوات الأخرى:العمل بشكل تآزري مع القطع، وأطواق الحفر، وممتصات الصدمات، وما إلى ذلك، لتحسين الاستقرار العام لتجميع سلسلة الحفر.٧. إرشادات الاستخدام والصيانةفحص ما قبل التشغيلالتحقق من تآكل الضلع (استبداله إذا كان التآكل يتجاوز حدود التصميم).افحص الجسم الرئيسي بحثًا عن أي شقوق أو تشوهات أو تلف في الخيوط.تأكد من أن الإدخالات ليست فضفاضة أو مفقودة، وأن القنوات الحلزونية غير مسدودة.مراقبة أثناء الاستخداممراقبة عزم الدوران وتقلبات الوزن على القطعة في الوقت الحقيقي؛ قد تشير الشذوذ إلى فشل المثبت.قم بتقييم مسار البئر بشكل منتظم باستخدام بيانات القياس أثناء الحفر (MWD) للتحقق من فعالية المثبت.صيانةقم بتنظيف سائل الحفر المتبقي بعد الاستخدام وافحص التآكل على المكونات الحرجة.استبدال الإدخالات البالية للمثبتات من نوع الإدخال واستبدال الأكمام في الوقت المناسب للمثبتات ذات النوع القابل للاستبدال. يحقق مُثبِّت سلسلة الحفر الهدف الأساسي المتمثل في "سلسلة حفر مستقرة - بئر منتظم - حفر فعال" من خلال ثلاث وظائف تآزرية: دعامة صلبة لكبح تذبذب سلسلة الحفر، وقيود مسار للتحكم في اتجاه البئر، والتحسين الهيدروليكي لتعزيز كفاءة حمل الرمل والتبريد. يؤثر أداؤه بشكل مباشر على سلامة الحفر وجودة البئر وتكاليف التشغيل، مما يجعله أداة لا غنى عنها في حفر الآبار المعقدة (مثل آبار الغاز الصخري الأفقية والآبار العميقة).
    اقرأ أكثر
  • ما هي منصة الصيانة المثبتة على الشاحنة؟
    ما هي منصة الصيانة المثبتة على الشاحنة؟
    Jul 31, 2025
    ال منصة صيانة مثبتة على شاحنة يُعدّ من أكثر أنواع منصات صيانة الآبار استخدامًا. ميزته الأساسية هي دمج المكونات الرئيسية اللازمة لعمليات صيانة الآبار، مثل نظام الطاقة ونظام النقل. أعمال الرسم، ورافعة، على هيكل شاحنة ثقيلة. بالاعتماد على قدرة قيادة المركبة الذاتية، تُمكّن هذه الآلية من النقل السريع، وتحقيق التوازن بين سهولة الحركة والكفاءة التشغيلية، وهي قابلة للتطبيق على نطاق واسع في عمليات صيانة الآبار التقليدية في حقول النفط البرية. فيما يلي مقدمة مفصلة تتضمن جوانب تشمل التركيب الهيكلي، والمزايا الأساسية، والسيناريوهات القابلة للتطبيق، والمعايير الرئيسية:1. التركيب الهيكليتتميز منصة العمل المثبتة على الشاحنة بتصميم متكامل من "هيكل الشاحنة ونظام تشغيل العمل"، مع عمل جميع الأجزاء بالتنسيق.هيكل شاحنة ثقيلةباعتبارها منصةً متحركةً وحاملةً للمعدات بأكملها، عادةً ما تعتمد هذه الشاحنة على هيكل شاحنة مخصص للطرق الوعرة بنظام دفع متعدد المحاور، مثل 6×4 أو 8×4. مزودة بمحرك عالي القدرة (300-600 حصان)، وهيكل عالي المتانة، ونظام تعليق متين، يمكنها حمل عشرات الأطنان من المعدات، والتكيف مع متطلبات القيادة في مواقع حقول النفط الوعرة. كما أن الهيكل مزود بناقل حركة عالي القدرة (يدوي أو أوتوماتيكي في الغالب) وإطارات مُعززة (بأنماط مداس خاصة بالطرق الوعرة ومقاومة للثقب).نظام الطاقةيعمل محرك الديزل المدمج في الهيكل كمصدر رئيسي للطاقة. ومن خلال علبة نقل، تُوزّع الطاقة على "نظام القيادة" و"نظام صيانة الآبار": أثناء القيادة، تُشغّل الطاقة العجلات، وأثناء التشغيل، تُقطع الطاقة للتركيز على توفير الطاقة لآلية الجرّ، ورفع الأبراج، وما إلى ذلك.تعتمد بعض النماذج المتطورة على "نظام الطاقة المزدوجة" (هجين ديزل-كهرباء)، والذي يمكنه التحول إلى التشغيل بواسطة محرك كهربائي لتقليل الضوضاء والانبعاثات في موقع البئر.نظام تشغيل إصلاح الآبار الأساسينظام السحب: يتم تثبيته في منتصف الهيكل، ويتضمن مكونات مثل الأسطوانة وأجهزة الكبح (الفرامل الرئيسية والفرامل المساعدة) والحبال السلكية، وهو مسؤول عن رفع وخفض سلاسل الأنابيب (مثل قضبان المصاصة وأنابيب النفط).نظام ديريك: رافعة قابلة للطي أو تلسكوبية (يتراوح ارتفاعها عادةً بين 18 و30 مترًا). أثناء التشغيل، تُرفع بواسطة أسطوانات هيدروليكية لتوفير مساحة عمل رأسية. كتلة التاج يتم تثبيته في الأعلى (يشكل "نظام سفر" مع كتلة السفر (لتعزيز قوة سحب الأدوات).نظام النقل والتحكم: بما في ذلك علبة التروس، وعلبة النقل، والقابض، وما إلى ذلك، لتحقيق نقل الطاقة وضبط السرعة؛ مجهزة بكابينة (منفصلة أو متكاملة)، من خلال أذرع التحكم ولوحات العدادات، تتحكم في بدء/إيقاف السحب، ورفع/خفض البرج، والفرملة، وغيرها من الإجراءات.الأجهزة المساعدة: مثل مانع الانفجارs، أذرع هيدروليكية (ممتدة لتثبيت هيكل السيارة أثناء التشغيل)، وصناديق الأدوات، وواجهات نظام تدوير الطين، مما يعمل على تحسين السلامة التشغيلية والراحة.2. المزايا الأساسيةقدرة قوية على الحركةبفضل قدرة قيادة هيكل الشاحنة، لا يتطلب هذا النظام جرًا إضافيًا للمقطورة، ويمكنه السير مباشرةً على طرق حقول النفط (بسرعة قصوى تتراوح عادةً بين 30 و60 كم/ساعة). كما يُمكنه التنقل بسرعة بين رؤوس الآبار المتعددة، وهو مناسبٌ بشكلٍ خاص لحقول النفط ذات الرؤوس المتناثرة (مثل حقول النفط البرية الصغيرة والمتوسطة الحجم).كفاءة تشغيلية عاليةبعد الوصول إلى موقع البئر، يتم تثبيت هيكل السيارة بواسطة أذرع هيدروليكية ويتم رفع البرج، ويمكن عادةً إكمال تحضيرات التشغيل في غضون 30 دقيقة (أسرع بكثير من وقت تجميع منصات الحفر المثبتة على الزلاجة أو الثابتة)، مما يقلل بشكل كبير من الوقت غير التشغيلي.هيكل مدمجيتم دمج جميع المكونات على الهيكل بتصميم معقول ومساحة أرضية صغيرة، ومناسبة لمواقع الآبار ذات المساحة المحدودة (مثل مجموعات الآبار العنقودية حيث يتم توزيع رؤوس الآبار المتعددة بكثافة).قدرة واسعة على التكيفمجهزة بهيكل وجرارات بقدرات مختلفة، يمكنها تغطية احتياجات العمل من الآبار الضحلة (3000 متر) أو الآبار العميقة للغاية (مطلوب منصات العمل المثبتة على الزلاجة أو الزاحفة).الاعتماد الكبير على الهيكل: تؤثر موثوقية الهيكل بشكل مباشر على معدل حضور المعدات بأكملها، مما يتطلب صيانة منتظمة (مثل المحرك، وناقل الحركة، والإطارات، وما إلى ذلك).التضاريس المعقدة للغاية غير مناسبة (تتطلب الاعتماد على معدات أخرى) المستنقعات العميقة أو المناطق الموحلة: تتمتع السطح بقدرة تحمل منخفضة للغاية، مما يجعل من السهل أن تتعطل ولا تتمكن من الخروج من تلقاء نفسها.المناطق الداخلية الصحراوية (الكثبان الرملية المتحركة): تتسبب الرمال الناعمة في غرق العجلات بشكل كامل، مما يتطلب استخدام حفارات مجنزرة أو مركبات خاصة بالصحراء للمساعدة.المناطق الجبلية شديدة الانحدار (منحدر >25 درجة): من الصعب ركن نظام الفرامل بالعجلات بشكل مستقر، وهناك خطر الانقلاب أثناء التشغيل.المناطق المغمورة بالمياه أو مناطق المياه العميقة (عمق المياه >50 سم): سيؤدي ذلك إلى دخول مياه إلى المحرك وقصر الدائرة في النظام الكهربائي.٤. المعايير الفنية الرئيسية (مؤشرات الاختيار الأساسية)أقصى حمولة خطافية: أقصى حمولة يمكن لآلية السحب رفعها (الوحدة: كيلو نيوتن أو طن)، وهو مؤشر أساسي لقياس القدرة التشغيلية. يتراوح النطاق الشائع بين ١٠٠ و٣٠٠ طن (أي ما يعادل أعماق آبار تتراوح بين ١٠٠٠ و٣٠٠٠ متر).ارتفاع البرج: يحدد الحد الأقصى لطول سلسلة الأنابيب التي يمكن رفعها وخفضها، وعادة ما يكون 18-30 مترًا (يمكن تعديله وفقًا لطول أنبوب زيت واحد؛ على سبيل المثال، يتطلب أنبوب زيت واحد بطول 9 أمتار ارتفاع برج ≥12 مترًا).شكل محرك الهيكل: مثل 6×4 (6 عجلات، 4 مدفوعة)، 8×4 (8 عجلات، 4 مدفوعة)، إلخ. كلما زاد عدد العجلات المدفوعة، زادت قدرة الطرق الوعرة (التكيف مع الطرق الموحلة والحصوية).قوة المحرك: تتراوح قوة محرك الهيكل عادةً بين ٢٠٠ و٥٠٠ حصان. كلما زادت القوة، زادت قدرة التحمل وقوة القيادة.نظام الفرامل: يؤثر أداء الفرامل الرئيسية (القرص الهيدروليكي أو نوع الشريط) والفرامل المساعدة (تيار إيدي أو فرامل الماء) بشكل مباشر على السلامة التشغيلية (مثل استقرار الفرامل عند خفض سلسلة الأنابيب).Ⅴ اتجاهات التنميةمع تزايد متطلبات حقول النفط لحماية البيئة والذكاء، تتطور منصات العمل الحديثة المثبتة على الشاحنات نحو "الحفاظ على الطاقة والذكاء".اعتماد أنظمة الطاقة المزدوجة الكهربائية أو الديزل والكهربائية لتقليل استهلاك الوقود والانبعاثات.مجهزة بوظائف المراقبة عن بعد والتحكم التلقائي (مثل أنظمة التغذية التلقائية للبتات ومساعدة الفرامل) لتحسين السلامة التشغيلية.تحسين أداء الهيكل على الطرق الوعرة (مثل الدفع الرباعي والإطارات المقاومة للانفجار) للتكيف مع ظروف الطرق الأكثر تعقيدًا في مواقع الآبار.وفي الختام، واستناداً إلى خصائص "النقل السريع والتشغيل الفعال"، أصبحت منصة العمل المثبتة على الشاحنة هي المعدات الرئيسية لعمليات العمل في حقول النفط البرية، وهي الحل الأمثل الذي يوازن بين التنقل والعملية.
    اقرأ أكثر
  • ما هي منصة العمل؟
    ما هي منصة العمل؟
    Jul 18, 2025
    منصة الصيانة هي معدة متخصصة في صناعة النفط والغاز، تُستخدم في عمليات الصيانة والإصلاح والتحفيز والتنقيب عن النفط والغاز في آبار النفط والغاز. وهي عنصر أساسي لضمان الإنتاج الطبيعي لآبار النفط والغاز وإطالة عمر الآبار. ويمكنها إجراء عمليات متنوعة في قاع الآبار المُشغلة، مثل استبدال أنابيب قاع الآبار، وإصلاح هياكل الآبار، ومعالجة أعطال قاع الآبار، وتنفيذ إجراءات التحفيز مثل التحميض والتكسير.1. الوظائف والمبادئ الرئيسيةالوظائف الرئيسية1. عمليات إعادة تشغيل الآبارالتعامل مع الأنابيب العالقة والأشياء المتساقطة: سحب الخيوط العالقة بالقوة من خلال نظام الرفع، أو استخدام الطاولة الدوارة لدفع أدوات الصيد (مثل الرماح والصيد) لاستعادة الأشياء المتساقطة من أسفل البئر (على سبيل المثال، القضبان المكسورة والصخور).استبدال المعدات الموجودة في البئر: سحب الأنابيب القديمة، قضبان المصاصة، و مضخات آبار النفط، وتشغيل معدات جديدة لاستعادة القدرة الإنتاجية للبئر.إصلاح الغلاف: ترقيع أو تشكيل أو تعزيز الغلافات التالفة لمنع انهيار البئر.2. عمليات التحفيزالمساعدة في عملية التحميض والتكسير: تشغيل سلاسل التكسير للأعلى والأسفل، وتوصيل معدات التكسير السطحي، وحقن سوائل التكسير في التكوين لتعزيز الإنتاج.تنظيف الآبار وإزالة البارافين: إزالة البارافين أو الترسبات أو الرواسب من جدران البئر من خلال تداول الماء الساخن أو العوامل الكيميائية لتحسين قنوات تدفق النفط.3. عمليات الإكمالالمساعدة في أعمال الأسمنت، وتشغيل سلاسل الإنتاج، وعمليات الإكمال الأخرى بعد حفر الآبار الجديدة.4. عمليات الصيداستعادة الأدوات والأوتار المكسورة في البئر لاستعادة سلامة البئر.المبادئ الرئيسيةإن المنطق الأساسي لعمل منصة إعادة العمل هو تشغيل آليات مثل أعمال الرسم و طاولة دوارة من خلال نظام الطاقة، والاستفادة من قدرة الرفع للبرج والقدرة الدورانية للطاولة الدوارة لإكمال العمليات مثل تعثر الخيوط الموجودة في البئر والتعامل مع الأعطال:1. سلاسل التعثر:تقوم آلة السحب بلف الحبل السلكي، والذي من خلاله بكرة كتلة التاج (عادةً ما تكون من 3 إلى 5 حزم) مكونة من كتلة التاج وكتلة السفر، يقوم بتحويل الطاقة إلى قوة رفع لتعليق ورفع الأنابيب وقضبان الشفط وما إلى ذلك. عند الخفض، يتم التحكم في السرعة بواسطة نظام الفرامل لضمان التشغيل المستقر.2. العمليات الدورانية:تعمل الطاولة الدوارة على تحريك أدوات الحفر أو الأغطية أسفل البئر لتدور من خلال ناقل الحركة، مما يتيح عمليات مثل طحن وطحن الأغطية (على سبيل المثال، التراجع والقطع عند التعامل مع الأنابيب العالقة).3. العمليات المساعدة:ضبط زاوية البرج وتمديد الدعامات الخارجية عبر النظام الهيدروليكي لضمان محاذاة المعدات مع رأس البئر؛ وأجهزة السلامة مثل أجهزة منع الانفجار (BOPs) تتحكم في خطر ركلات البئر وانفجاراتها أثناء العمليات.2. المكونات الأساسيةتتكون منصة إصلاح الآبار عادةً من المكونات الأساسية التالية:البنية التحتيةمعظمها عبارة عن هياكل فرعية متخصصة للشاحنات الثقيلة أو الهياكل الفرعية الزاحفة، والتي توفر القدرة على التنقل والدعم التشغيلي.يجب أن يتمتع الهيكل الأساسي بقدرة كافية على تحمل الأحمال والاستقرار؛ حيث يتم تجهيز بعض النماذج بأذرع هيدروليكية يتم نشرها أثناء العمليات لتوزيع الوزن ومنع الانقلاب.ديريكيستخدم لتعليق ورفع الأدوات والأوتار الموجودة في قاع البئر، مع قدرة تحمل معينة وارتفاع معين.1. الهيكل الرئيسي (إطار البرج)مادة:غالبًا من الفولاذ منخفض السبائك عالي القوة (على سبيل المثال، Q345، Q460)، يتم تشكيله في هيكل جملوني من خلال اللحام أو البراغي، مما يحقق التوازن بين الوزن الخفيف والقوة العالية.نوع الهيكل: بشكل رئيسي، جملونات "هرمية رباعية الزوايا" أو "بوابية"، تتكون من أعمدة ودعامات متقاطعة ودعامات قطرية لتشكيل إطار مكاني مستقر. الأعمدة هي المكونات الرئيسية الحاملة للحمل، بينما تعزز الدعامات المتقاطعة والدعامات القطرية الصلابة الكلية لمنع التشوه.2. منصة كتلة التاج تقع في أعلى البرج، وتستخدم لتثبيت كتلة التاج ومجهزة بأجهزة منع الاصطدام، وحواجز الحماية، ووسائل السلامة الأخرى.تتكون كتلة التاج من بكرات متعددة، متصلة بآليات السحب وكتلة السفر عبر حبال سلكية لنقل القوة وتغيير الاتجاه، لتكون بمثابة عقدة رئيسية في نظام الرفع.3. البنية التحتية للبرجهيكل داعم يربط البرج بالهيكل الأساسي لمنصة العمل (أو الأرض)، ويستخدم لرفع ارتفاع قاعدة البرج وحجز مساحة لعمليات رأس البئر (على سبيل المثال، ميزان المدفوعات التثبيت، اتصال السلسلة).بعض القواعد قابلة للتلسكوب أو الطي لتقليل الارتفاع أثناء النقل والتوسع لتعزيز الاستقرار أثناء العمليات.4. نظام خط التوجيهبالنسبة للأبراج الداعمة ذاتيا (غير البرجية)، هناك حاجة إلى مجموعات متعددة من خطوط التثبيت (كابلات فولاذية) لترسيخ الجزء العلوي من البرج إلى الأرض، وموازنة الأحمال الأفقية على البرج لمنع الانقلاب.يُوصل أحد طرفي حبل التثبيت بعروة الرفع أعلى برج الرفع، بينما يُثبّت الطرف الآخر بالمرساة الأرضية. يُضبط الشد باستخدام مشابك ربط لضمان ثبات برج الرفع رأسيًا.5. آلية التركيبتُستخدم لرفع وخفض البرج، ويتم تشغيلها عادةً بواسطة أسطوانات هيدروليكية، حبال الأسلاك ذات السحب، أو سلاسل.تتطلب عملية الرفع التحكم الصارم في السرعة والزاوية لتجنب التشوه الناجم عن الإجهاد المفرط للبرج.6. ملحقات السلامةمانع تصادم كتلة التاج:يتم تشغيل فرملة السحب تلقائيًا عندما ترتفع كتلة السفر بالقرب من كتلة التاج، مما يمنع حوادث "اصطدام كتلة التاج".السلالم والحواجز الواقية:قنوات أمان للعاملين لتسلق البرج والعمل على لوح القرد، مما يضمن السلامة أثناء العمليات على ارتفاعات عالية.دواسات مانعة للانزلاق:يتم تركيبها على أسطح المنصات مثل منصة لوح القرد ومنصة كتلة التاج لمنع انزلاق الأفراد.3. التصنيفوفقًا لسيناريوهات التنقل والتشغيل، يمكن تصنيف منصات العمل إلى:منصات صيانة الآبار المثبتة على الشاحنات:النوع الأكثر شيوعًا، يتم تركيبه على الهياكل الفرعية لشاحنات الخدمة الشاقة، مع قدرة كبيرة على الحركة، ومناسب لعمليات الآبار البرية التقليدية.منصات إصلاح الآبار المثبتة على الزاحف:اعتماد الهياكل الفرعية الزاحفة ذات الضغط الأرضي المنخفض، ومناسبة للتضاريس المعقدة مثل المناطق الموحلة والمناطق الجبلية.منصات إصلاح الآبار المثبتة على الزلاجات:معدات يتم تفكيكها إلى عدة عربات، ونقلها بالمقطورات، وتجميعها في الموقع، وهي مناسبة لمواقع الآبار الثابتة أو عمليات الإصلاح واسعة النطاق.منصات إصلاح الآبار البحرية:يتم تركيبها على منصات الحفر أو سفن الصيانة، وتتكيف مع عمليات آبار النفط والغاز البحرية، مع مقاومة التآكل ومقاومة الأمواج والرياح.وفقا للقوة وسعة التحميل:منصات إصلاح صغيرة:الحمل المقدر < 300 كيلو نيوتن، تستخدم للصيانة البسيطة للآبار الضحلة (< (1000 متر)، آبار المياه، أو آبار النفط ذات العائد المنخفض.منصات صيانة متوسطة:الحمل المقدر 300-500 كيلو نيوتن، مناسب لعمليات الصيانة التقليدية للآبار متوسطة العمق (1000-3000 متر).منصات إصلاح كبيرة:الحمل المقدر > 500 كيلو نيوتن، يستخدم للآبار العميقة (> 3000 متر) أو الآبار المعقدة (على سبيل المثال، الآبار الأفقية، والآبار ذات الضغط العالي)، القادرة على التعامل مع العمليات ذات الأحمال العالية والمخاطر العالية.4. معايير الصناعةيجب أن يتوافق تصميم وتصنيع واستخدام منصات العمل مع معايير الصناعة ذات الصلة، مثل معايير SY/T (معايير صناعة النفط والغاز) الصينية ومعهد البترول الأمريكي (واجهة برمجة التطبيقات) المعايير، لضمان سلامتها وموثوقيتها وكفاءتها التشغيلية.في تطوير حقول النفط والغاز، تكمل منصات العمل منصات الحفر: منصات الحفر مسؤولة عن "حفر الآبار"، في حين تكون منصات العمل مسؤولة عن "صيانة الآبار"، مما يضمن بشكل مشترك استخراج موارد النفط والغاز بكفاءة.
    اقرأ أكثر
  • ما هي منصة الحفر المثبتة على شاحنة أو مقطورة؟
    ما هي منصة الحفر المثبتة على شاحنة أو مقطورة؟
    Jun 12, 2025
    منصات الحفر المثبتة على شاحنة أو مقطورة عمعدات حفر متنقلة مصممة للآبار الضحلة إلى متوسطة العمق. بفضل أنظمة الطاقة، والرافعات، وأبراج الحفر، وأنظمة النقل، وآليات النقل المدمجة على هيكل ذاتي الدفع أو مقطور، تُحسّن هذه الحفارات كفاءة التشغيل بشكل كبير. تغطي هذه الحفارات أعماق حفر تتراوح بين 1000 و4000 متر، مع أحمال ثابتة قصوى تتراوح بين 900 و2250 كيلو نيوتن، وتتميز بسعة تحميل عالية، وأداء موثوق.تتميز السيارة بإمكانية تنقل ممتازة عبر البلاد، ووسائل نقل مريحة.1. التصنيفات الأساسية والميزات الهيكليةبناءً على طرق التركيب، يتم تقسيمها إلى منصات مثبتة على شاحنات ومقطورات، تختلف في البنية والقوة وسيناريوهات التطبيق:1. منصة حفر مثبتة على شاحنةتم دمج المنصة مباشرة على هيكل الشاحنة، مما يتيح القيادة الذاتية.الهياكل الرئيسية:الهيكل:هيكل خاص للطرق الوعرة بقاعدة عجلات طويلة وقدرة عالية على تحمل الحمولة (عادةً 20-50 طنًا)، ومناسب للتضاريس الموحلة والتلال.نظام الطاقة:يقوم محرك الديزل الهيكلي بتحريك حركة المركبة وعمليات الحفر (على سبيل المثال، دوران الطاولة الدوارة، مضخة الطين) عبر علبة نقل أو نظام هيدروليكي.قد تحتوي الموديلات المتطورة على مجموعات مولدات مستقلة لتلبية متطلبات الطاقة المعقدة.الصاري (ديريك):نوع هيدروليكي عمودي، قابل للطي أو تلسكوبي (ارتفاع 10-30 مترًا)، لرفع سلاسل الحفر.طاولة دوارة/محرك علوي:تعمل على تحريك دوران أنابيب الحفر؛ وتناسب الطاولات الدوارة الثقوب المتوسطة الضحلة، في حين تتفوق المحركات العلوية (على سبيل المثال، في منصات النفط) في الحفر العميق والاتجاهي.نظام تدوير الطين:يتكامل مضخة الطينوخزانات لتبريد القطع وحمل القطع.سمات:قدرة عالية على الحركة:سرعة الطريق تصل إلى 50-80 كم / ساعة، مما يسمح بالنقل المباشر دون تفكيك (مثالي لحفر آبار المياه في حالات الطوارئ).التكامل المدمج:يعمل التصميم المكون من قطعة واحدة على تقليل المساحة، وهو مناسب للمواقع الضيقة (على سبيل المثال، فحص خطوط الأنابيب الحضرية).القيود: تحدد حمولة الهيكل عمق الحفر (حتى 3000 متر في حقول النفط، وعادة في نطاق مئات الأمتار في المشاريع الهندسية).2. منصة حفر مثبتة على مقطورةيتم تثبيت المنصة على مقطورة مخصصة، يتم سحبها بواسطة شاحنة أو جرار، ومتوفرة في نوع مقطورة نصف مقطورة أو مقطورة كاملة.الهياكل الرئيسية:نصف مقطورة:مفصلة مع الجرار للتوجيه المرن، مناسبة للنقل لمسافات طويلة.المقطع الدعائي الكامل:مستقلة، يتم سحبها بواسطة وصلة، مستقرة للمعدات الثقيلة.نظام الطاقة:تحتوي معظمها على محركات ديزل مستقلة أو محطات طاقة هيدروليكية، تعمل بشكل مستقل دون طاقة خارجية.وحدة الحفر:صواري أكبر مع تلسكوب هيدروليكي أو إمالة متعددة الزوايا للحفر الاتجاهي (على سبيل المثال، الآبار الأفقية). ملحقات اختيارية عالية الجودة مثل وحدات قيادة الغلاف وأنظمة القياس أثناء الحفر (MWD).سمات:قدرة تحمل الأحمال الثقيلة:يدعم الحفر العميق (حتى 5000 متر+ لمنصات النفط، و2000 متر لمنصات الجيولوجية).المرونة:تنفصل المقطورة عن الجرار للتشغيل المستقل في المواقع الثابتة.متطلبات النقل:تحتاج إلى جرارات متخصصة؛ قد تتطلب الصواري التفكيك من أجل إعادة وضعها (تسمح بعض الموديلات المتطورة بالنقل المتكامل).II. التقنيات الأساسية والتكوينات الوظيفيةوعلى الرغم من الاختلافات البنيوية، فإن كلا النوعين يشتركان في المتطلبات الفنية الأساسية:1. أنظمة الطاقة والنقلأنواع الطاقة:محركات الديزل: 200-2000 حصان، مناسبة للبيئات خارج الشبكة.المحركات الكهربائية:تستخدم في المنصات الحضرية للحصول على مستوى منخفض من الضوضاء وانبعاثات صفرية.طرق انتقال العدوى:ناقل الحركة الميكانيكي:موثوق بها، وتحتاج إلى صيانة منخفضة عبر السلاسل/التروس.ناقل الحركة الهيدروليكي:تشغيل سلس، وتنظيم السرعة بشكل مستمر للتحكم الدقيق (على سبيل المثال، الحفر الاتجاهي).2. قابلية التكيف مع عملية الحفرطرق الحفر:الحفر الدوراني:للثقوب التقليدية في التربة/الصخور (على سبيل المثال، مثقاب PDC + أنبوب الحفر).الحفر الدوراني التأثيري: للتكوينات الصلبة (على سبيل المثال، مطرقة الحفر + مثقاب المخروط الأسطواني).حفر المثقاب:لا يوجد وسط تداول، مثالي للحفر الجافة الضحلة (على سبيل المثال، أخذ عينات من التربة).تقنيات التغليف:التغليف أثناء الحفر:يتم الحفر والإسمنت في وقت واحد لمنع الانهيارات (على سبيل المثال، في طبقات الرمال المتحركة).وحدات الدوران/التأثير في الغلاف:يحل تحديات تشغيل الغلاف العميق.3. التكوينات الذكية والسلامةأنظمة الأتمتة:تساعد الملقطات الهيدروليكية الأوتوماتيكية على تقليل العمل اليدوي.يمنع التعويض التلقائي لوزن سلسلة الحفر الالتصاق أو الكسر.أجهزة السلامة:يمنع Crown-o-matic اصطدام سلسلة الحفر بأعلى الصاري.أنظمة الكبح الطارئة في حالة الأعطال المفاجئة (على سبيل المثال، خروج المحرك عن السيطرة).التصميم البيئي:تساعد خزانات استعادة الطين على تقليل تصريف النفايات.تحد حاويات الضوضاء من ضوضاء التشغيل في المناطق الحضرية إلى أقل من 85 ديسيبل.ثالثًا: عوامل الاختيار الرئيسيةعمق الحفر والتكوين:أجوف (1000 متر) أو الصلبة (على سبيل المثال، الجرانيت): تتطلب منصات مثبتة على مقطورة مع رؤوس طاقة عالية الطاقة.احتياجات التنقل:الانتقالات المتكررة (على سبيل المثال، المسوحات الجيولوجية): تعتبر المنصات المثبتة على الشاحنات أكثر كفاءة.العمليات طويلة الأمد في الموقع الثابت (على سبيل المثال، تطوير حقول النفط): توفر المنصات المثبتة على مقطورة فعالية أفضل من حيث التكلفة.التكلفة والصيانة:مثبتة على شاحنة: تكلفة أولية أقل (عادة ما تكون 1-5 مليون ين)، وصيانة بسيطة.مثبتة على مقطورة: باهظة الثمن (تصل إلى عشرات الملايين لمنصات النفط)، وتتطلب فرق صيانة محترفة.4.الخاتمةتُعالج منصات الحفر المُثبّتة على الشاحنات والمقطورات تحديات نقل منصات الحفر الثابتة التقليدية من خلال دمج "المنصة المتنقلة ووحدة الحفر"، لتصبح الركيزة الأساسية للحفر الحديث. ينبغي مراعاة العمق والتضاريس والمتطلبات البيئية والميزانية عند اختيارها. في المستقبل، ستكون الذكاء الاصطناعي والتكنولوجيا الخضراء من أهم اتجاهات التطوير.
    اقرأ أكثر
  • ما هو جهاز الطرد المركزي لفصل طين الحفر؟
    ما هو جهاز الطرد المركزي لفصل طين الحفر؟
    May 27, 2025
    1. تعريف المعداتال جهاز طرد مركزي لفصل طين الحفر جهاز فصل المواد الصلبة عن السائلة بالغ الأهمية في عمليات حفر النفط والغاز. يُستخدم بشكل أساسي لفصل طين الحفر (المعروف أيضًا باسم سائل الحفر) بالطرد المركزي عالي الكفاءة، مما يُحقق معالجة متدرجة للجسيمات الصلبة في الطين، ويعيد تدوير الطور السائل. يُحسّن هذا أداء الطين، ويُقلل من تصريف النفايات، ويُوفر التكاليف.2. الوظائف الأساسيةمعالجة تصنيف الطور الصلبيفصل الجزيئات الصلبة ذات الأحجام المختلفة (مثل القطع وحطام الصخور)، وهو قادر عادة على فصل الجزيئات التي يبلغ حجمها ≥2–5 ميكرون (حسب نماذج المعدات وظروف التشغيل). يفرق بين "المواد الصلبة الخشنة" (التي يجب التخلص منها) و"المواد الصلبة الدقيقة" (التي يتم الاحتفاظ بها في الطين للحفاظ على الأداء).إعادة تدوير الطور السائلاستعادة الطور السائل في الطين (السائل الأساسي، العوامل الكيميائية، وما إلى ذلك)، مما يقلل من كمية تحضير الطين الطازج وتكاليف المواد.بالنسبة للطين المعتمد على النفط أو السيناريوهات الحساسة بيئيًا، فإن إعادة تدوير السوائل يقلل من التلوث البيئي.تحسين أداء الطينضبط كثافة الطين واللزوجة والخصائص الرومولوجية عن طريق التحكم في محتوى المواد الصلبة وتوزيع حجم الجسيمات لتلبية متطلبات العملية لمراحل الحفر المختلفة (على سبيل المثال، الحفر، الأسمنت).3. مبدأ العملآلية الفصل بالطرد المركزيتتكون المعدات من أسطوانة أفقية (تدور بسرعة عالية، 1500-4000 دورة في الدقيقة) وناقل حلزوني داخلي.يدخل طين الحفر إلى مركز الأسطوانة، وتحت تأثير القوة الطاردة المركزية، تستقر الجزيئات الصلبة على جدار الأسطوانة ويتم دفعها إلى الطرف المخروطي بواسطة الناقل اللولبي؛ يشكل السائل حلقة سائلة داخلية ويخرج من منفذ الفائض في الطرف المقابل للأسطوانة.التحكم في المعلمات الرئيسيةسرعة الطبل:تولد السرعات العالية قوة طرد مركزي أكبر ودقة فصل أعلى (مناسبة لفصل الجسيمات الدقيقة).ارتفاع السد:يضبط وقت بقاء السائل، مما يؤثر على كفاءة الفصل ووضوح السائل.السرعة التفاضلية (الفرق في السرعة بين الطبلة واللفافة):يتحكم في سرعة نقل المواد الصلبة لتجنب الضغط الزائد أو الانسداد.4. سيناريوهات التطبيق النموذجيةحفر الأراضي:تقوم بمعالجة الطين القائم على الماء والطين القائم على الزيت، وتفصل القطع، وتستعيد المواد الصلبة المفيدة مثل البنتونيت والباريت.الحفر البحري:يتوافق مع اللوائح البيئية (على سبيل المثال اتفاقية ماربول)، ويقلل من تصريف نفايات الطين، ويتكيف مع قيود المساحة على المنصات البحرية.الحفر الأفقي/الاتجاهي:يتعامل مع الطين عالي اللزوجة وعالي المحتوى الصلب، ويحافظ على نظافة البئر، ويمنع مخاطر الأنابيب العالقة.معالجة النفايات:يقلل من حجم نفايات الطين، مما يخفض تكاليف نقل النفايات الصلبة والتخلص منها.Ⅴ المزايا التقنيةكفاءة عالية وتوفير الطاقة:تتراوح سعة المعالجة من 30 إلى 150 متر مكعب/ساعة (حسب الطراز)، مع استهلاك طاقة أقل بنسبة 30% من معدات الترشيح التقليدية.التحكم الآلي:يقوم نظام التحكم PLC المتكامل بمراقبة معلمات الطين في الوقت الفعلي (على سبيل المثال، الكثافة، ومعدل التدفق) ويقوم تلقائيًا بضبط معلمات التشغيل مثل السرعة والسرعة التفاضلية.تصميم مقاوم للتآكل:تُصنع الطبول والمخطوطات من مواد مقاومة للتآكل (على سبيل المثال، طلاءات كربيد التنغستن، والحديد الزهر عالي الكروم) لإطالة عمر الخدمة والتحمل في بيئات الطين ذات المحتوى العالي من الرمال.الامتثال البيئي:يقلل من المواد الضارة (مثل المعادن الثقيلة والزيت) الموجودة في نفايات الطين، ويلبي المعايير البيئية في جميع أنحاء العالم (على سبيل المثال، وكالة حماية البيئة في الولايات المتحدة، ولوائح CLP في الاتحاد الأوروبي).Ⅵ. معلمات اختيار المفتاحأبعاد الطبلةالقطر (على سبيل المثال، 350 مم، 450 مم، 650 مم):تتيح الأقطار الأكبر قدرة معالجة أعلى، وهي مناسبة لعمليات الحفر واسعة النطاق.نسبة الطول إلى القطر (L/D):تعمل النسبة الأعلى على تحسين دقة الفصل، وهي مثالية لفصل الجسيمات الدقيقة.سعة المعالجةالحد الأقصى لقدرة معالجة الطين (م³/ساعة): يجب أن تتوافق مع معدل تدفق نظام دوران سائل الحفر.دقة الفصلالحد الأدنى لحجم الجسيمات القابلة للفصل (ميكرون): يتم اختياره على أساس متطلبات التحكم الصلبة لعمليات الحفر (على سبيل المثال، تتطلب الآبار العميقة دقة أعلى).وضع القيادةمحرك التردد المتغير (VFD):يتيح تعديل السرعة بشكل مرن للتكيف مع ظروف الطين المختلفة.Ⅶ. اعتبارات الصيانةعمليات التفتيش اليوميةقم بمراقبة درجة حرارة المحمل وقيم الاهتزاز لمنع التوقف بسبب الأعطال الميكانيكية.قم بتنظيف الرواسب الصلبة الموجودة على الجدار الداخلي للأسطوانة وناقل التمرير لتقليل التآكل.الصيانة الدوريةقم باستبدال زيت تشحيم علبة التروس كل 500-1000 ساعة وتحقق من الخلوص بين التمرير والأسطوانة (اضبطه أو استبدله إذا كان مهترئًا).قم بإجراء اختبارات غير مدمرة (على سبيل المثال، الكشف عن العيوب بالموجات فوق الصوتية) على المكونات المقاومة للتآكل لتقييم مستويات التآكل.Ⅷ. الأنواعيمكن تصنيف أجهزة الطرد المركزي لفصل طين الحفر إلى أنواع مختلفة بناءً على معايير مختلفة. فيما يلي التصنيفات الشائعة وخصائصها:Bدقة الفصل (الحد الأدنى لحجم الجسيمات القابلة للفصل)أجهزة الطرد المركزي متوسطة السرعة(5–40 ميكرون): الفصل الأساسي لإزالة القطع الأكبر حجمًا، ويُستخدم عادةً في تنقية الطين الأولية.أجهزة الطرد المركزي عالية السرعة(2–5 ميكرون): فصل دقيق للطين المحتوي على جزيئات دقيقة (على سبيل المثال، البنتونيت، الباريت)، مناسب للآبار العميقة ذات متطلبات أداء الطين العالية.حسب هيكل الطبلة1. أجهزة الطرد المركزي الأسطوانيةسمات:توفر الأسطوانة الأسطوانية مساحة فصل كبيرة وقدرة معالجة عالية ولكن دقة فصل أقل.طلب:المعالجة السريعة لحجم كبير من الطين، مناسبة لمراحل التحكم الصلبة الأولية.2. أجهزة الطرد المركزي المخروطيةسمات:يعمل الذيل المخروطي على تعزيز ضغط المواد الصلبة عن طريق القوة الطاردة المركزية، مما يحسن كفاءة الفصل وإزالة الماء من المواد الصلبة.طلب: السيناريوهات التي تتطلب تصريف المواد الصلبة ذات الجفاف العالي (على سبيل المثال، معالجة الطين القائمة على النفط).3. أجهزة الطرد المركزي المركبة الأسطوانية المخروطيةسمات:يجمع بين السعة الكبيرة للقسم الأسطواني مع كفاءة تجفيف عالية للقسم المخروطي، وموازنة سعة المعالجة ودقة الفصل.طلب:معظم سيناريوهات الحفر، وخاصة ظروف الآبار المعقدة ذات متطلبات الأداء العالية للطين.حسب وضع القيادة1. أجهزة الطرد المركزي ذات المحرك الواحدبناء:يتم تشغيله بواسطة محرك واحد، مع سرعة تفاضلية بين التمرير والأسطوانة يتم تحقيقها عن طريق ناقل حركة ميكانيكي (على سبيل المثال، علبة التروس الكوكبية).سمات:هيكل بسيط وتكلفة منخفضة، ولكن نطاق تعديل السرعة التفاضلية والمرونة محدود.2. أجهزة الطرد المركزي ذات المحرك المزدوجبناء:يتم تشغيل الأسطوانة واللفافة بواسطة محركات مستقلة، مع التحكم في السرعة التفاضلية عن طريق تحويل التردد.سمات:ضبط السرعة التفاضلية في الوقت الفعلي استنادًا إلى خصائص الطين، والقدرة العالية على التكيف، والكفاءة، وتوفير الطاقة (على سبيل المثال، مع محركات التردد المتغير).3. أجهزة الطرد المركزي ثلاثية المحركاتبناء:يضيف محركًا مساعدًا إلى نظام المحرك المزدوج للتحكم الدقيق في عزم التمرير والسرعة التفاضلية.سمات:مناسب للطين عالي اللزوجة وعالي المحتوى الصلب، مع موثوقية أعلى ولكن بتكلفة متزايدة.حسب تصنيف مقاومة الانفجار1. أجهزة الطرد المركزي القياسيةطلب:البيئات غير القابلة للانفجار (على سبيل المثال، الحفر التقليدي على اليابسة).2. أجهزة الطرد المركزي المقاومة للانفجارسمات:تستخدم المكونات الرئيسية (المحركات، وأنظمة التحكم) تصميمات مقاومة للانفجار (على سبيل المثال، مقاومة للهب، وأنواع ذات أمان متزايد)، ومتوافقة مع المعايير الدولية (ATEX، IECEx) أو المعايير المحلية (GB 3836).طلب:البيئات المتفجرة مثل منصات الحفر البحرية ومواقع الآبار المحتوية على الغاز.حسب سعة المعالجةأجهزة الطرد المركزي الصغيرة30-60 متر مكعب/ساعة: فرق حفر صغيرة، أو مختبرات، أو أنظمة تدوير الطين ذات التدفق المنخفض.أجهزة الطرد المركزي المتوسطة60–120 متر مكعب/ساعة: الحفر البري التقليدي، والذي يتوافق مع معظم متطلبات دوران الطين في الحفارات.أجهزة الطرد المركزي الكبيرة((120–150 متر مكعب/ساعة): المنصات البحرية، والآبار الأفقية الكبيرة، أو السيناريوهات التي تتطلب معالجة سريعة لحجم كبير من الطين.توصيات الاختيار1. بناءً على عمق البئر:الآبار الضحلة (3000 متر): تتطلب أجهزة طرد مركزي عالية السرعة بمحركين لضمان الفصل الدقيق والأداء المستقر للطين.2. بناءً على نوع الطين:الطين القائم على الماء: أجهزة الطرد المركزي القياسية كافية.الطين القائم على الزيت/الطين القائم على المواد الاصطناعية: يجب استخدام أجهزة الطرد المركزي المقاومة للانفجار والمقاومة للتآكل مع أنظمة التدفئة.3. بناءً على المتطلبات البيئية:المناطق البيئية الصارمة (على سبيل المثال، الحفر البحري): إعطاء الأولوية لأجهزة الطرد المركزي عالية الدقة في الفصل لتقليل تصريف النفايات، أو استخدامها مع مجففات القطع لخفض محتوى الزيت بشكل أكبر.
    اقرأ أكثر

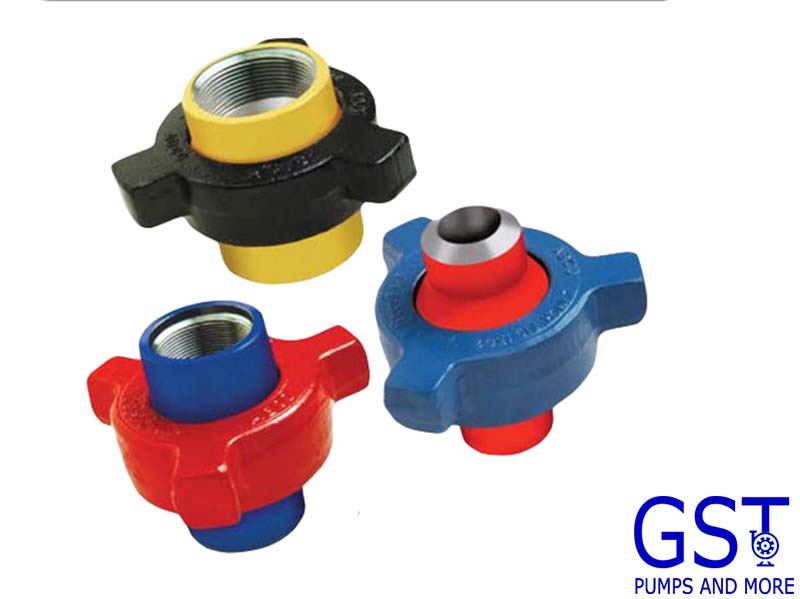

  • لماذا تختار صناعة حفر النفط اتحادات المطارق الجناحية من نوع Weco؟
    لماذا تختار صناعة حفر النفط اتحادات المطارق الجناحية من نوع Weco؟
    May 21, 2025
    1. تعريف المنتجاتحادات مطرقة الجناح من نوع Weco تُعدّ وصلات الأنابيب ذات النهايات الملحومة بالطرف الأكثر استخدامًا في صناعة البترول. بفضل تصميمها وأدائها الفريدين، تُقدّم هذه الوصلات مزايا كبيرة في توصيلات أنابيب الضغط العالي، وهي مُناسبة بشكل خاص للظروف القاسية في صناعات النفط والغاز، والهندسة الكيميائية، والهندسة البحرية. طُوّرت هذه الوصلات باستخدام تقنيات من شركات مثل FMC، وبعض مكوناتها قابلة للتبديل مع مكونات FMC Weco من نفس المواصفات. صُنع هيكل الوصلة من فولاذ سبائك عالي الجودة (مثل AISI 4130 75K)، مع عمليات تشكيل وتشكيل آلي ومعالجة حرارية تتوافق تمامًا مع معايير مثل API 6A, API 16C، و س1.2. خصائص المنتج1. موثوقية الختمتتميز هذه الوصلات بهياكل إحكام معدنية أو مركبة (مثل حلقة O + حلقة معدنية)، وهي مصممة بدقة لتحمل نبضات الضغط العالي والاهتزازات الشديدة. هذا يضمن أداءً ممتازًا للإحكام في جميع ظروف العمل المعقدة، مما يمنع تسرب السوائل بشكل أساسي، ويوفر ضمانًا قويًا لسلامة نظام الأنابيب.2. الراحة التشغيليةيُحسّن تصميم الصمولة ثلاثية الأجنحة كفاءة التشغيل بشكل ملحوظ، مما يسمح بالتركيب والفك اليدوي السريع بزاوية مفتاح ≤60 درجة. يمنع الخيط شبه المنحرف ذاتي القفل الارتخاء دون الحاجة إلى أدوات إضافية، مما يحافظ على إحكام الإغلاق لفترة طويلة، ويقلل تكاليف التشغيل والصيانة.3. التعريف البصرينظام ترميز الألوان:تتوافق ألوان صواميل الجناح المحددة مع تصنيفات الضغط المختلفة (على سبيل المثال، اللون الأزرق لـ اتحادات مطرقة الجناح FIG100(اللون الأحمر لشكل 2000) للتعرف السريع على الموقع.علامات واضحة:يتم نقش صواميل الجناح بوضوح بالمواصفات (على سبيل المثال، 2 بوصة × 1502) وتصنيفات الضغط (على سبيل المثال، 6000 رطل لكل بوصة مربعة)، مما يتيح للعمال الحصول بسرعة ودقة على معلومات المنتج المهمة حتى في الإضاءة الضعيفة أو البيئات المعقدة، مما يضمن التركيب والاستخدام الصحيحين.4. قابلية تبادل الأجزاءيمكن استبدال المكونات المتماثلة في الحجم وتصنيف الضغط ورقم الطراز، مما يُسهّل صيانة المعدات واستبدالها. هذه الميزة لا تُختصر وقت الإصلاح وتُقلّل خسائر التوقف فحسب، بل تُسهّل أيضًا إدارة المخزون وتُخفّض تكاليف قطع الغيار غير الضرورية.5. موثوقية عالية الجودةمن اختيار المواد الخام بدقة إلى المعالجة المتطورة والمعالجة الحرارية الدقيقة، تخضع كل خطوة من خطوات التصنيع لرقابة دقيقة. تخضع المنتجات لعمليات تفتيش دقيقة متعددة قبل التسليم لضمان أداء مستقر وموثوق به في ظل ظروف قاسية، مثل درجات الحرارة العالية والضغط العالي والتآكل الشديد، مما يوفر للمستخدمين متانة طويلة الأمد.6. تصميم صيانة بدون أدواتيمكن فحص أسطح الختم بصريًا دون الحاجة إلى تفكيك الهيكل بأكمله. عند تآكلها، لا يلزم سوى استبدال حلقة الختم أو صقل سطحها، مما يقلل تكاليف الصيانة بنسبة 40% مقارنةً بالشفاه (على سبيل المثال، توفير في تكلفة الصيانة الواحدة يبلغ حوالي 300 دولار أمريكي للشفاه DN50 وضغط 10,000 رطل لكل بوصة مربعة).يدعم صيانة الضغط عبر الإنترنت (باستخدام أدوات خاصة)، مما يسمح باستبدال الختم دون إزالة الضغط بالكامل وتقليل وقت التوقف عن العمل.7. المعايير العالمية الشاملةمتوافق مع المعايير الدولية مثل مواصفات API 6A وفقًا لمعايير ASME B16.34، تتوافق هذه الوصلات مع المعدات المحلية والدولية الشائعة (مثل شاحنات التكسير، وأجهزة رؤوس الآبار). لا يتطلب الأمر تصميمًا مخصصًا، ويمكن تقصير دورة الشراء إلى أسبوع أو أسبوعين.Ⅲ. معلمات المواصفاتحجم الأنبوب الاسمي: 1-4 بوصة (تغطي بعض المنتجات 1-12 بوصة).ضغط العمليتراوح ضغط العمل البارد عادةً من 2000 رطل/بوصة مربعة إلى 20000 رطل/بوصة مربعة، مع نماذج مختلفة تتوافق مع تصنيفات الضغط المحددة (على سبيل المثال، الشكل 100: 1000 رطل/بوصة مربعة / 69 بار؛ الشكل 2000: ما يصل إلى 20000 رطل/بوصة مربعة / 1380 بار).أنواع الاتصال النهائي:لحام بعقب:يفضل اللحام اللاحق لكلا الطرفين لتشكيل اتصال متكامل خالٍ من الفجوات، وتجنب تركيز الإجهاد في الوصلات الملولبة وتحسين مقاومة التعب والاهتزاز بأكثر من 30%، مما يضمن أداءً مستقرًا في بيئات الاهتزاز طويلة الأمد.اتصالات أخرى:تتوفر أيضًا نهايات خيوط خط أنابيب API وأنواع الاتصال الأخرى لتلبية متطلبات المشروع المحددة.نماذج:تتضمن النماذج الشائعة ما يلي: الشكل 100 اتحادات مطرقة الجناح, الشكل 200/206 اتحادات مطرقة الجناح، الشكل 400 اتحادات مطرقة الجناح، الشكل 602 اتحادات مطرقة الجناح، الشكل 1002 اتحادات مطرقة الجناح، الشكل 1502 اتحادات مطرقة الجناح، الشكل 2202 اتحادات مطرقة الجناح، إلخ.4. مجالات التطبيقنقل النفط والغاز:يوفر اتصالات موثوقة لأنابيب النفط والغاز لمسافات طويلة، مما يضمن النقل السلس والفعال مع التكيف مع الظروف الجغرافية المعقدة ومتطلبات الضغط العالي.عمليات حقول النفط:يربط الأنابيب المتعددة وخطوط الأنابيب في عمليات حقول النفط الحرجة مثل الأسمنت والتكسير والحمض والاختبار، ويعمل بشكل مستقر تحت تغيرات الضغط المتكررة والبيئات القاسية لدعم استخراج حقول النفط.ناقل الحركة السائل:تستخدم على نطاق واسع لنقل السوائل المختلفة، بما في ذلك النفط الخام والغازات الحمضية والطين ومياه الحقن وخطوط الاختناق/القتل، ومنع التسرب وضمان النقل الآمن من خلال الختم الممتاز ومقاومة الضغط.Ⅴ. إرشادات التركيب والصيانة1. مواصفات التثبيتتأكد من محاذاة محور خط الأنابيب قبل اللحام، مع عدم وجود محاذاة ≤1.5٪ من قطر الأنبوب.استخدم تركيبات خاصة لتأمين الاتحاد وتجنب التشوه الناتج عن إجهاد اللحام.قم بإجراء معالجة حرارية لتخفيف الإجهاد (SR) بعد اللحام للتخلص من إجهاد اللحام المتبقي.2. الصيانة الروتينيةافحص تآكل خيط صامولة الجناح الثلاثي بعد كل عملية (استبدلها إذا كان تآكل ارتفاع الخيط >20%).استخدم بانتظام مركبات مضادة للتآكل (على سبيل المثال، ثاني كبريتيد الموليبدينوم) لإغلاق الأسطح لمنع التصاق المعادن.إجراء فحص الجسيمات المغناطيسية (MT) كل ثلاثة أشهر في بيئات الغاز الحمضية للكشف عن بدء التشقق.
    اقرأ أكثر

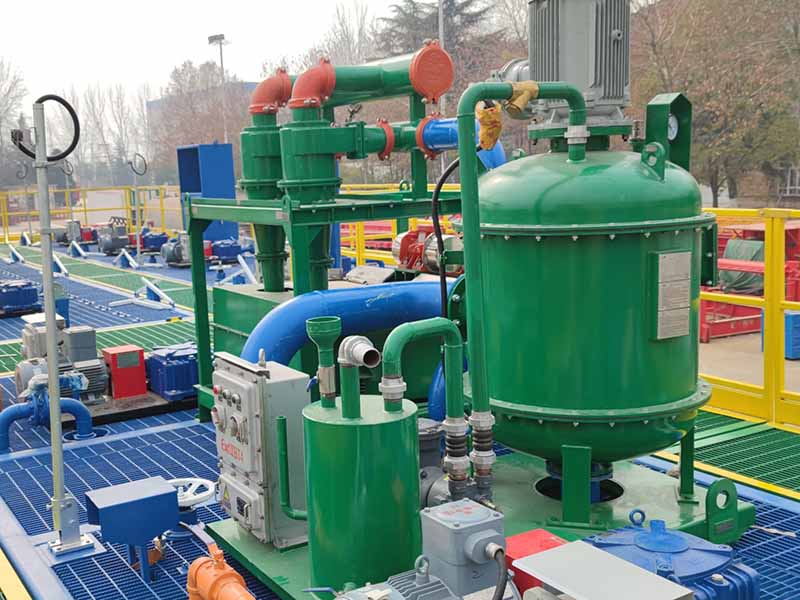

  • ما هو جهاز إزالة الغازات الفراغية لنظام التحكم في المواد الصلبة؟
    ما هو جهاز إزالة الغازات الفراغية لنظام التحكم في المواد الصلبة؟
    May 16, 2025
    ال جهاز إزالة الغازات الفراغية بنظام التحكم في المواد الصلبة يُعدّ مُكوّنًا أساسيًا في نظام التحكم في المواد الصلبة في سوائل حفر البترول، وهو مُصمّم أساسًا لإزالة الغازات الضارة، مثل الغاز الطبيعي وكبريتيد الهيدروجين (بما في ذلك الغازات الحرة والمذابة التي تُفرز أثناء حفر التكوينات)، من سائل الحفر (الطين). ويمنع هذا النظام مخاطر انفجار الآبار الناتجة عن انخفاض كثافة الطين بسبب ارتفاع محتواه الغازي، مع استعادة خصائص الطين لضمان سلامة وكفاءة عمليات الحفر.1. مبدأ العمل1. إنشاء بيئة فراغيةباعتباره جهاز مزيل للغاز من النوع المفرغ، فإنه يستخدم مضخة تفريغ لتوليد بيئة ضغط سلبية (أقل من الضغط الجوي) داخل خزان التفريغ الخاص بجهاز مزيل الغاز.2. ذرّ سائل الحفر وإزالة الغازات منهيدخل سائل الحفر المحمل بالغاز إلى خزان التفريغ من خلال المدخل ويتم ذره إلى قطرات دقيقة عبر فوهات أو موزعات.تحت الضغط السلبي، تتسرب الغازات (مثل الميثان وكبريتيد الهيدروجين) الموجودة في القطرات بسرعة، مما يؤدي إلى فصل الغاز عن السائل.3. فصل الغاز عن السائل وتفريغهيتم استخراج الغازات المنفصلة بواسطة مضخة التفريغ وتفريغها بشكل آمن عبر أنابيب العادم (والتي يمكن توصيلها بوحدات الاحتراق للمعالجة إذا لزم الأمر).يعود سائل الحفر الخالي من الغازات إلى نظام التحكم في المواد الصلبة من المخرج السفلي للخزان لإعادة التدوير المستمر.2. الهيكل الرئيسي والمكوناتخزان التفريغ:الحاوية الرئيسية ذات بيئة ضغط سلبية، ومجهزة بأجهزة ذرية داخلية (على سبيل المثال، فوهات، أعاصير).مضخة التفريغ:يوفر طاقة الفراغ، وذلك باستخدام عادةً مضخات الفراغ ذات الحلقات المائية أو الريش الدوارة.فاصل الغاز عن السائل:ويقوم أيضًا بفصل السوائل النزرة التي تحملها الغازات المفرغة لمنع السوائل من دخول مضخة التفريغ.نظام التحكم:يقوم بمراقبة المعلمات مثل ضغط الفراغ ومستوى السائل، وضبط ظروف التشغيل تلقائيًا.خطوط الأنابيب الداخلة والخارجة:يتم توصيله بنظام دوران سائل الحفر لإدخال السائل المشبع بالغاز وإخراج السائل الخالي من الغاز.Ⅲ. الوظائف وسيناريوهات التطبيقالوظائف الأساسيةيزيل بكفاءة ≥90% من الغازات الحرة من سائل الحفر، مما يقلل من مخاطر غزو الغاز.يحافظ على كثافة الطين الثابتة وخصائصه الرومولوجية، مما يقلل من هدر الطين.يتعاون مع معدات التحكم في المواد الصلبة الأخرى (على سبيل المثال، هزازات الصخر الزيتي(أجهزة إزالة الرمل، وأجهزة إزالة الطمي) لاستكمال عملية تنقية الطين.سيناريوهات التطبيقعمليات حفر النفط والغاز، وخاصة في التكوينات الحاملة للغاز (على سبيل المثال، الغاز الصخري، والتكوينات عالية الكبريت).التكامل في أنظمة التحكم في المواد الصلبة على منصات الحفر البحرية ومواقع الحفر البرية.٤. الميزات التقنية ومعايير الاختيارالميزات التقنيةكفاءة معالجة عالية: قابلة للتكيف مع معدلات تدفق سوائل الحفر المتنوعة.ضغط الفراغ القابل للتعديل: يتم الحفاظ عليه عادة عند -0.04 إلى -0.08 ميجا باسكال، مرن لمحتويات الغاز المختلفة.تصميم مقاوم للانفجار: تلبي المحركات وأنظمة التحكم معايير مقاومة الانفجار للبيئات القابلة للاشتعال.معايير الاختيارقدرة المعالجة: تتناسب مع معدل تدفق دورة سائل الحفر (على سبيل المثال، تتطلب منصة حفر بسعة 200 متر مكعب/ساعة جهاز إزالة الغازات القادر على ذلك).متطلبات ضغط الفراغ: فراغ أعلى للتكوينات الغنية بالغاز لضمان كفاءة إزالة الغاز.نوع التثبيت: مثبت على زلاجة (متحرك) أو مدمج (مدمج مع معدات التحكم في المواد الصلبة الأخرى).استهلاك الطاقة والصيانة: إعطاء الأولوية للنماذج منخفضة الطاقة وسهلة الصيانة (على سبيل المثال، تصميم التنظيف غير القابل للتفكيك).Ⅴ. وضع المعدات والقيمة الأساسيةيُعدّ جهاز إزالة الغازات الفراغية أحد المكونات الأساسية لأنظمة التحكم في المواد الصلبة في حفر آبار البترول والغاز الطبيعي، وهو متخصص في معالجة غزو غازات الطين. ومن أهم مزاياه:ضمان السلامة:يزيل بكفاءة الغازات القابلة للاشتعال والانفجار (الغاز الطبيعي، كبريتيد الهيدروجين) من الطين، مما يتجنب الحوادث الكبرى مثل الانفجارات الناجمة عن تراكم الغاز.تحسين التكلفة:يستعيد كثافة الطين وخصائصه الريولوجية، مما يقلل من هدر الطين ويخفض تكاليف إعادة الخلط (يوفر حوالي 10% -20% من تكاليف الطين لكل بئر).تعزيز الكفاءة:يحافظ على خصائص الطين المستقرة، مما يضمن سرعة الحفر ويقلل من الوقت غير المنتج (على سبيل المثال، وقت التوقف بسبب غزو الغاز).٨. نقاط الصيانة الرئيسية واستكشاف الأخطاء وإصلاحهاالصيانة اليوميةمضخة التفريغ: استبدل زيت التشحيم كل 500 ساعة.جهاز التذرية: افحص انسداد الفوهة أسبوعيًا ونظفها بالماء عالي الضغط (استخدم أداة تنظيف الفوهة بقطر ≤0.3 مم).نظام الختم: اختبار إحكام إغلاق حواف الخزان وواجهات الأنابيب شهريًا (معدل التسرب
    اقرأ أكثر

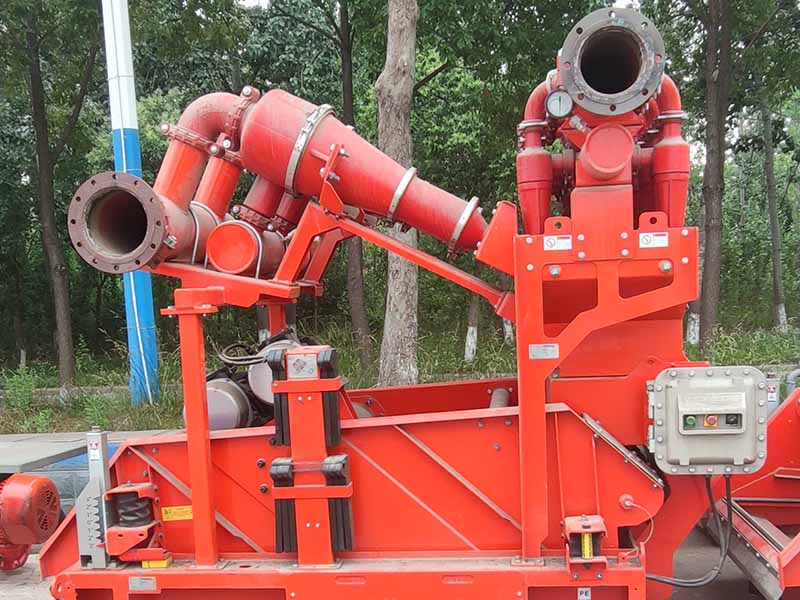

  • ما هو منظف الطين لنظام التحكم في المواد الصلبة؟
    ما هو منظف الطين لنظام التحكم في المواد الصلبة؟
    May 12, 2025
    في قطاعات استخراج الطاقة، مثل النفط والغاز، يلعب نظام التحكم في المواد الصلبة دورًا حاسمًا وأساسيًا. وبصفته جزءًا أساسيًا من نظام التحكم في المواد الصلبة، يُعد منظف الطين ذا أهمية بالغة في تنقية طين الحفر.I. الوظائف الرئيسية لمنظف الطين في نظام التحكم في المواد الصلبةال منظف ​​الطين لنظام التحكم في المواد الصلبة مسؤولة بشكل أساسي عن المعالجة الدقيقة لطين الحفر، وفصل وإزالة الجسيمات الصلبة بمختلف أحجامها. وتتمثل وظائفها المحددة فيما يلي:1. إزالة الرملعندما يدخل طين الحفر إلى منظف الطين أثناء عملية المعالجة، فإنه يمر أولاً عبر أجهزة إزالة الرمال الهيدروليكيةتستخدم هذه الأعاصير المائية قوة الطرد المركزي لفصل جزيئات الرمل كبيرة الحجم نسبيًا (عادةً ما يزيد حجمها عن 74 ميكرونًا) عن الطين. تساعد عملية الفصل هذه على منع جزيئات الرمل من التسبب في تآكل معدات الحفر، مثل مكابس مضخة الطين و بطانات مضخة الطين و ال فوهات رؤوس المثقابمما يُطيل عمر المعدات. كما يُجنّب ترسب جزيئات الرمل في نظام تدوير الطين، والذي قد يُؤثر على الدورة الطبيعية للطين. تُفرّغ جزيئات الرمل المنفصلة من منفذ التدفق السفلي للهيدروسيكلون، بينما يتدفق الطين الذي يحتوي على جزيئات أدق من منفذ التدفق الزائد ويدخل إلى هيدروسيكلونات إزالة الطمي.2. إزالة الطميتقوم الأعاصير المائية لإزالة الطمي بمعالجة الطين المتدفق من الأعاصير المائية لإزالة الرمل، مفصولةً جزيئات الطين بأحجام تتراوح بين 15 و74 ميكرونًا. يمكن أن تُحسّن إزالة جزيئات الطين هذه من خصائصه الريولوجية، مما يُقلل من لزوجته وقوة قصه، مما يُمكّنه من تلبية المتطلبات التكنولوجية بشكل أفضل أثناء عملية الحفر. على سبيل المثال، يُعزز ذلك قدرة الطين على حمل القطع وسيولته في حفرة البئر. وبالمثل، يُفرّغ التدفق السفلي للأعاصير المائية لإزالة الطمي جزيئات الطين، ويتدفق الطين النظيف نسبيًا الذي يتدفق إلى... هزاز الصخر الزيتي في الأسفل.3.الفحص الدقيقتُجري هزازة الصخر الزيتي المعالجة النهائية الدقيقة للطين المتدفق من عوازل إزالة الرمل والطمي. ومن خلال طريقة الغربلة الاهتزازية، تُفصل الجسيمات الدقيقة المتبقية عن الطين، مما ينتج عنه طين نقي نسبيًا. يُسهم توفير طين عالي الجودة لعمليات الحفر في تحسين كفاءة الحفر وتقليل حدوث عمليات الحفر المعقدة في قاع البئر.2. مقدمة تفصيلية عن منظف الطين في نظام التحكم في المواد الصلبةيُعدّ منظف طين الحفر جهازًا أساسيًا لضمان أداء طين الحفر وسير عمليات الحفر بسلاسة. فيما يلي مقدمة تفصيلية لمختلف جوانبه:1.الهيكلمكون الشاشة المهتزةصندوق الشاشة:باعتبارها الهيكل الداعم الرئيسي للغربال المهتز، عادةً ما تُلحم بفولاذ عالي الجودة، يتمتع بقوة وصلابة كافيتين لتحمل صدمات الطين واهتزازاته. ويراعي تصميمها سهولة التركيب والصيانة واستبدال المكونات الداخلية.شبكة الشاشة لهزازة الصخر الزيتي ومنظف الطين: يُعدّ هذا المُكوّن الرئيسي لفصل المواد الصلبة عن السائلة، ويُنسج عادةً من مواد مثل أسلاك الفولاذ المقاوم للصدأ أو الألياف الصناعية. بناءً على توزيع حجم الجسيمات الصلبة في طين الحفر، يُمكن اختيار شبكات غربال بأرقام شبكات مُختلفة. يتراوح عدد الشبكات الشائعة بين 40 و325 شبكة. تُستخدم الشاشات ذات الشبكات الدقيقة لفصل الجسيمات الصغيرة، بينما تُستخدم الشاشات ذات الشبكات الخشنة للفصل الأولي للجسيمات الأكبر.محرك اهتزازي:يُزوّد ​​هذا المحرك الشاشة الاهتزازية بالطاقة، ويُولّد اهتزازات عالية التردد من خلال دوران الكتلة اللامركزية. يمكن تعديل معلمات المحرك الاهتزازي وفقًا لحجم ووزن صندوق الشاشة، وقدرة معالجة الطين، لضمان قدرة شبكة الشاشة على توليد شدة وتردد اهتزاز مناسبين، مما يُمكّن من فصل الطين الصلب عن السائل بكفاءة على شبكة الشاشة.مكون الهيدروسايكلونأنبوب التغذية:يقع الطين في الجزء العلوي من الهيدروسيكلون، ويدخله بشكل عرضي عبر أنبوب التغذية بسرعة وزاوية محددتين، مُشكلاً مجال تدفق دوار عالي السرعة داخل الهيدروسيكلون. يجب أن يضمن تصميم أنبوب التغذية دخول الطين إلى الهيدروسيكلون بشكل متساوٍ وثابت، مما يمنع حدوث انحراف في التدفق أو تيارات إيدي.مقطع أسطواني:يُعد هذا الجزء من مناطق العمل الرئيسية للهيدروسيكلون. يبدأ الطين بتشكيل حركة دورانية في المقطع الأسطواني، وتدفع قوة الطرد المركزي الجسيمات الصلبة نحو جدار الهيدروسيكلون. يُحدد قطر المقطع الأسطواني وارتفاعه قدرة المعالجة وتأثير الفصل للهيدروسيكلون. عادةً ما يعني القطر والارتفاع الأكبر قدرة معالجة أعلى وقدرة فصل أدق.المقطع المخروطي:يُعتبر انحناءه، المتصل أسفل المقطع الأسطواني، عاملاً هاماً يؤثر على أداء فصل الهيدروسيكلون. مع تناقص قطر المقطع المخروطي تدريجياً، تزداد سرعة دوران الطين تدريجياً، وتزداد قوة الطرد المركزي تبعاً لذلك، مما يدفع الجسيمات الصلبة إلى التجمع نحو الجدار بفعالية أكبر والتحرك لأسفل على طوله، ليتم تفريغها أخيراً من منفذ التدفق السفلي.أنبوب الفائض:يقع الطين المُنظَّف في منتصف الجزء العلوي من الهيدروسايكلون، ويشكل بعد الفصل دوامة داخلية، ثم يُفرَّغ من أنبوب الفائض. يؤثر قطر وطول أنبوب الفائض على سرعة الفائض وتأثير الفصل، ويجب تحسينهما وفقًا للخصائص المحددة لطين الحفر ومتطلبات المعالجة.أنبوب التدفق السفلي:يقع في أسفل الهيدروسيكلون، ويُستخدم لتصريف الجسيمات الصلبة المنفصلة. يؤثر قطر وشكل أنبوب التدفق السفلي على سرعة تفريغه وكفاءة تفريغ الجسيمات الصلبة. عادةً ما يكون مصممًا بشكل قابل للتعديل لضبط معدل التدفق ومحتواه الصلب وفقًا للظروف الفعلية.مكون مضخة الرملغلاف المضخةعادةً ما تُصنع من مواد مقاومة للتآكل، مثل الحديد الزهر عالي الكروم أو المواد المركبة الخزفية، لمقاومة تآكل الجسيمات الصلبة في الطين. صُمم الهيكل الداخلي لغلاف المضخة لتوجيه الطين بسلاسة داخل وخارج الدافع، مما يقلل من الخسائر الهيدروليكية وتوليد التيارات الدوامية.مروحة مضخة الرمل: هو المكون الأساسي لمضخة الرمل. عند دورانه بسرعة عالية، يُولّد قوة طرد مركزي لنقل الطين من طرف الشفط إلى طرف التفريغ. يُحسّن شكل وحجم وعدد شفرات المكره وفقًا لمعدل التدفق وضغط الماء وخصائص الطين في مضخة الرمل، مما يُحسّن كفاءتها ومقاومتها للتآكل.جهاز ختم العمود: يُستخدم لمنع تسرب الطين، وعادةً ما يكون على شكل مانع تسرب ميكانيكي أو مانع تسرب حشو. يؤثر أداء مانع تسرب العمود بشكل مباشر على موثوقية تشغيل مضخة الرمل وعمرها الافتراضي، لذا يلزم إجراء فحص وصيانة دورية لضمان فعالية المانع.محرك الدفع: يوفر الطاقة لمضخة الرمل، وهو متصل بعمود المضخة عبر وصلة. يتم اختيار قوة محرك الدفع وفقًا لمتطلبات تشغيل مضخة الرمل، لضمان عملها بثبات في مختلف ظروف التشغيل، وتوفير ضغط وتدفق كافيين لنقل الطين.2. الوظائففصل المواد الصلبة والسائلة بكفاءة أولاً، من خلال اهتزازات عالية التردد للغربال المهتز، يتم الفصل الأولي للمواد الصلبة كبيرة الحجم عن الطور السائل في الطين، ويتم اعتراض القطع الكبيرة وجزيئات الرمل وما إلى ذلك على الغربال وتفريغها. بعد ذلك، باستخدام قوة الطرد المركزي للهيدروسيكلون، يتم فصل الطين بعد الفصل الأولي بواسطة الغربال المهتز بشكل أكثر دقة. يتم فصل الجسيمات الصلبة ذات الأحجام الصغيرة، مثل جزيئات الطين والرمل الناعم، عن الطين، بحيث يتم تفريغ الطين النظيف من منفذ الفائض، ويتم تفريغ الجسيمات الصلبة من منفذ الفائض.تحسين خصائص الطين التحكم الدقيق في محتوى المواد الصلبة في الطين، والحفاظ عليه ضمن نطاق معقول، بما يلبي متطلبات خصائص الطين في مراحل الحفر المختلفة والظروف الجيولوجية. تحسين الخواص الريولوجية للطين، مثل تقليل اللزوجة وقوة القص، وتحسين سيولته واستقراره، مما يسمح للطين بحمل القطع بشكل أفضل، وتعليق عوامل الترجيح، وتحقيق كفاءة في الدوران والنقل أثناء عملية الحفر.3.الأدوارحماية معدات الحفر إزالة الجسيمات الصلبة من الطين تُقلل من تآكله، وتُقلل من تآكل مضخات الحفر وأدوات الحفر والصمامات وغيرها من المعدات، وتُطيل عمرها الافتراضي، وتُقلل من تكرار وتكلفة إصلاح واستبدال المعدات. كما تمنع تراكم الجسيمات الصلبة وانسدادها داخل المعدات، وتضمن التشغيل الطبيعي لها، وتُقلل من انقطاع وتأخير عمليات الحفر الناتجة عن أعطالها.تحسين جودة الحفر يُشكّل الطين النظيف طبقة رقيقة وصلبة على جدار البئر، مما يُساعد على تثبيته، ومنع حدوث مشاكل في قاع البئر مثل انهياره وانكماش قطره، ويضمن انتظامه واستقراره، ويوفر ظروفًا مثالية لعمليات الحفر والقطع والتدعيم اللاحقة وغيرها. تُحسّن خصائص الطين المُحسّنة كفاءة تفتيت الصخور في لقمة الحفر، وتُقلل من تكتلها وتآكلها، وتُسهّل عملية الحفر، وتُحسّن سرعة وجودة الحفر.4.الأهمية في عمليات الحفرتحسين الكفاءة التشغيلية يزيل منظف الطين الجسيمات الصلبة في الطين بكفاءة وفي الوقت المناسب، ويحافظ على ثبات خصائص الطين، ويُمكّنه من أداء وظائفه بشكل أفضل في نقل القطع، وتبريد لقمة الحفر، وتزييت أدوات الحفر، وغيرها أثناء عملية الحفر، مما يُقلل من عدد عمليات التعثر ووقت الحفر، ويُحسّن كفاءة عمليات الحفر. بفضل تقليل تآكل المعدات وانخفاض معدل الأعطال، يُضمن استمرارية عمليات الحفر، مما يُحسّن الكفاءة التشغيلية الإجمالية.خفض تكاليف التشغيل من خلال إطالة عمر معدات الحفر، وخفض تكاليف صيانتها، وخفض استهلاك مواد الطين (بسبب إعادة تدوير الطين، مما يقلل من كمية تحضير الطين الطازج)، يمكن لمنظف الطين خفض تكلفة عمليات الحفر بشكل كبير. فهو يقلل من تصريف نفايات الطين، ويخفض تكلفة المعالجة البيئية، ويلبي في الوقت نفسه متطلبات حماية البيئة، متجنبًا الغرامات والتكاليف الأخرى التي قد يسببها التلوث البيئي.ضمان السلامة التشغيلية تُقلل خصائص الطين المستقرة واستقرار البئر الجيد من احتمالية وقوع حوادث السلامة، مثل انقطاع الدورة الدموية، وانفجار الآبار، وانهيار البئر، مما يضمن سلامة عمال الحفر والتشغيل الآمن للمعدات. يُعد التشغيل السليم لمنظف الطين أحد أهم عناصر التشغيل المستقر لنظام التحكم في المواد الصلبة بأكمله، وهو أمر بالغ الأهمية للحفاظ على سير عمليات الحفر بأمان وكفاءة.3. الملخص مزايا جهاز تنظيف الطين واضحة جدًا. أولًا، تصميمه المدمج يُمكّنه من شغل مساحة صغيرة والعمل بكفاءة في مساحة محدودة، وهو مناسب بشكل خاص للاستخدام في الأماكن ذات المساحة المحدودة مثل منصات الحفر البحرية. ثانيًا، يُمكّن وضع الفصل متعدد المراحل من إزالة الجسيمات الصلبة ذات الأحجام المختلفة من الطين بفعالية، مما يُحسّن جودة الطين، وبالتالي إطالة عمره الافتراضي وتقليل تكلفة استخدامه. بالإضافة إلى ذلك، يتميز جهاز تنظيف الطين بدرجة عالية من الأتمتة وسهولة التشغيل، مما يضمن التشغيل المستمر والمستقر، مما يُقلل من عبء العمل وأخطاء التشغيل اليدوي. في التطبيقات العملية، تُستخدم منظفات الطين على نطاق واسع في الحفر البري والبحري، والهندسة بدون خنادق، وغيرها من المجالات. سواءً في ظل ظروف جيولوجية معقدة أو في عمليات تتطلب جودة عالية من الطين، يُمكن لمنظفات الطين أن تلعب دورًا هامًا في ضمان سير أعمال الحفر والمشاريع الأخرى بسلاسة. مع التطور المستمر للتكنولوجيا، تشهد منظفات الطين تطوراتٍ وابتكاراتٍ متواصلة. وقد حققت منظفات الطين الجديدة تقدمًا ملحوظًا في تحسين كفاءة الفصل، وخفض استهلاك الطاقة، وتحسين واجهة التشغيل لتلبية المتطلبات الهندسية المتغيرة باستمرار ومتطلبات حماية البيئة.
    اقرأ أكثر
  • ما هو نظام الرش لمضخة طين الحفر من النوع F؟
    ما هو نظام الرش لمضخة طين الحفر من النوع F؟
    Apr 28, 2025
    نظام الرش مضخة طين الحفر من النوع F يتكون بشكل أساسي من مكونات مثل مضخة الرشخزان مياه التبريد، وأنابيب الرش. فيما يلي مقدمة لمزايا نظام الرش، وآلية عمله، والتحكم في ضغطه.Ⅰيتميز نظام رش مضخة طين الحفر من النوع F بالمزايا الرئيسية التالية:تبريد فعاليمكن لنظام الرش رش سائل التبريد بدقة على الأجزاء الرئيسية المولدة للحرارة في مضخة الطين، مثل وحدة نهاية سائل مضخة الطين و مكبس مضخة الطينمن خلال امتصاص الحرارة وتبخر السائل، يمكن إزالة كمية كبيرة من الحرارة بسرعة، مما يقلل بشكل فعال من درجة حرارة تشغيل هذه المكونات ويضمن أن مضخة الطين لا تزال قادرة على الحفاظ على أداء مستقر في ظل ظروف التشغيل ذات الحمل العالي.عمر المكونات الممتديساعد تأثير التبريد المستقر على تقليل تلف وحدة طرف سائل مضخة الطين والمكبس الناتج عن الإجهاد الحراري والتآكل، مما يطيل عمرهما الافتراضي. في الوقت نفسه، يمنع التبريد المناسب تآكل الأختام المطاطية وتلفها بسبب ارتفاع درجة الحرارة، ويحافظ على أداء جيد للختم، ويقلل تسرب الطين، وبالتالي يقلل تكاليف الصيانة وتكرار الاستبدال.تحسين كفاءة مضخة الطينعندما تكون المكونات الرئيسية ضمن نطاق درجة الحرارة المناسب، تتحسن كفاءة تشغيل مضخة الطين. يمنع نظام التبريد تمدد المكونات وتشوهها الناتج عن ارتفاع درجة الحرارة، ويضمن دقة التوافق بين المكونات، ويحسن نقل الطاقة لمضخة الطين، ويقلل من فقدان الطاقة، وبالتالي يحسن كفاءتها الحجمية والهيدروليكية.بيئة عمل مُحسّنةأثناء عملية تبريد نظام الرش، تزداد رطوبة الهواء المحيط، مما يقلل من الغبار المتطاير حول مضخة الطين، ويحسن جودة هواء بيئة العمل، ويعزز صحة العاملين. كما أن انخفاض درجة حرارة المعدات يُخفض درجة الحرارة العامة لمنطقة العمل، مما يزيد من راحة العاملين.موثوقية عاليةيعتمد نظام رش مضخة طين الحفر من النوع F عادةً على مواد عالية الجودة وعمليات تصنيع متقدمة، ويتميز بمقاومة ممتازة للتآكل والتلف، ويتكيف مع بيئات الحفر القاسية. كما يتميز بتصميم بسيط ومعقول، وثبات عالٍ وقدرة على مقاومة التداخل، مما يقلل من فترات التوقف الناتجة عن أعطال النظام، ويعزز استمرارية وموثوقية عمليات الحفر.صيانة سهلةيتميز نظام الرش بهيكل بسيط نسبيًا، وتصميم كل مكون معقول، مما يُسهّل على المشغلين إجراء عمليات الفحص والصيانة اليومية. على سبيل المثال، يسهل فك واستبدال مكونات مثل الفوهات والأنابيب، كما يُسهّل تنظيف خزان مياه التبريد وإضافة الماء، مما يُقلل تكاليف الصيانة ويُحسّن كفاءتها.Ⅱتتم عملية تشغيل نظام الرش في مضخة طين الحفر من سلسلة F على النحو التالي:1.تخزين وتزويد السوائل: يُخزّن خزان مياه التبريد كميةً مُحددةً من سائل التبريد، عادةً ما يكون ماءً نظيفًا أو سائل تبريد مُخصصًا. يتصل مدخل مضخة الرش بخزان مياه التبريد. عند تشغيل نظام الرش، تبدأ مضخة الرش بالعمل. باستخدام قوة الشفط الناتجة عن دوران الدافع، تُسحب المضخة سائل التبريد الموجود في خزان مياه التبريد إلى جسم المضخة.2.الضغط والنقل: تضغط مضخة الرش سائل التبريد الممتص لتزويده بطاقة ضغط كافية. يُفرَّغ سائل التبريد المضغوط من مخرج المضخة ويدخل إلى خط أنابيب النقل.3.التوزيع والرش: يتدفق سائل التبريد عالي الضغط، المُفرَّغ من مخرج مضخة الرش، عبر خط أنابيب النقل. يوجد على خط الأنابيب عدة أنابيب فرعية، تؤدي بدورها إلى أجزاء مختلفة من مضخة الطين التي تحتاج إلى تبريد وتنظيف، مثل وحدة نهاية سائل مضخة الطين والمكبس. تُركَّب فوهة في نهاية كل أنبوب فرعي، تقوم هذه الفوهة برش سائل التبريد على أسطح وحدة نهاية سائل مضخة الطين والمكبس بزاوية وبطريقة محددة.4.التبريد والتنظيف: يمتص سائل التبريد المُرشوش على أسطح وحدة طرفية ومكبس مضخة الطين الحرارة الناتجة عن هذه المكونات أثناء عملية التشغيل من خلال التبادل الحراري، مما يُخفّض درجة حرارتها. وفي الوقت نفسه، يُزيل سائل التبريد جزيئات الطين والشوائب الملتصقة بأسطح وحدة طرفية ومكبس مضخة الطين، مما يمنع تراكم الطين وتكتله، ويُقلل من التآكل والتآكل.5.العودة والتدوير: بعد إتمام عمليتَي التبريد والشطف، يعود سائل التبريد، حاملاً الحرارة والشوائب المُزالة، إلى خزان مياه التبريد من أجزاء مختلفة من مضخة الطين. أثناء عملية العودة، قد يمر جزء من سائل التبريد عبر جهاز ترشيح لإزالة جزيئات الشوائب الأكبر حجمًا وضمان نظافة سائل التبريد. يُبرَّد سائل التبريد العائد إلى خزان مياه التبريد بالتبريد الطبيعي أو بطرق تبريد أخرى، ويمكن لمضخة الرش سحبه مرة أخرى لاستكمال دورة التبريد.Ⅲيؤثر ضغط عمل نظام الرش على أداء مضخة طين الحفر من سلسلة F بشكل كبير، وهي على وجه التحديد كما يلي:تأثير التبريدانخفاض الضغط: لا يغطي سائل التبريد أسطح المكونات الرئيسية، مثل وحدة طرفية سائل مضخة الطين والمكبس، بشكل كامل، مما يؤدي إلى تبريد غير متساوٍ، وارتفاع درجة الحرارة المحلية بشكل مفرط، وتسارع تآكل المكونات، وانخفاض عمر خدمة مضخة الطين. بالإضافة إلى ذلك، سيؤدي انخفاض الضغط إلى إبطاء معدل تدفق سائل التبريد، وتقليل كفاءة التبادل الحراري، وعدم القدرة على التخلص من الحرارة الناتجة عن المكونات في الوقت المناسب، مما يؤثر على التشغيل الطبيعي لمضخة الطين.الضغط العالي: على الرغم من أنه قد يُعزز تأثير التبريد، إلا أنه قد يُسبب تناثرًا خطيرًا لسائل التبريد، مما يُسبب هدرًا للمياه، وقد يُؤثر سلبًا على بيئة العمل. في الوقت نفسه، يُؤدي الضغط العالي جدًا إلى زيادة الحمل على مكونات نظام الرش، مثل الفوهات والأنابيب، ومن المُحتمل أن يُسبب تلفًا لهذه المكونات، مما يُؤثر على موثوقية النظام.تآكل المكوناتالضغط المنخفض: سيؤدي نقص التبريد إلى زيادة الاحتكاك بين وحدة طرف سائل مضخة الطين والمكبس، لأن ارتفاع درجة الحرارة سيؤثر على أداء مواد المكونات، ويقلل من صلابة السطح، ويجعلها أكثر عرضة للتآكل. بالإضافة إلى ذلك، تزداد لزوجة الطين عند درجات الحرارة العالية، مما يزيد من مقاومة الاحتكاك للمكونات، مما يزيد من تفاقم التآكل ويؤثر على أداء مضخة الطين وعمرها الافتراضي.الضغط العالي: قد يُسبب احتكاكًا مفرطًا لأسطح وحدة طرفية سائل مضخة الطين والمكبس، خاصةً بالقرب من الفوهة. مع مرور الوقت، يُسبب هذا تآكلًا تدريجيًا للمواد في هذه الأجزاء، مما يُقلل من دقة أبعاد المكونات، ويؤثر على أداء الختم وكفاءة مضخة الطين.أداء الختمانخفاض الضغط: بسبب نقص التبريد، تصبح الأختام عرضة للشيخوخة والتشوه نتيجة ارتفاع درجة الحرارة، مما يؤدي إلى فقدانها لكفاءتها في الختم، ويؤدي إلى تسرب الطين. لا يقتصر تسرب الطين على تلويث البيئة فحسب، بل يؤثر أيضًا على التشغيل الطبيعي لمضخة الطين ويقلل من كفاءتها.الضغط العالي: قد يُسبب ضغطًا إضافيًا على الأختام، مما يزيد من إجهادها. بمجرد تجاوزه نطاق تحمل الأختام، يُسرّع تلفها، مما يؤدي أيضًا إلى تسرب الطين، ويؤثر على أداء مضخة الطين وموثوقيتها.استقرار النظامالضغط المنخفض: لا يمكن لنظام الرش أن يعمل بشكل صحيح، والمكونات الرئيسية لمضخة الطين في حالة درجة حرارة عالية، مما قد يؤدي إلى سلسلة من الأعطال، مثل تشوه المكونات والتشويش، مما يؤثر على استقرار مضخة الطين، وحتى يؤدي إلى حوادث الإغلاق، مما يؤثر على التقدم السلس لعمليات الحفر.الضغط العالي: يُعرّض مكونات نظام الرش نفسه لضغط كبير نسبيًا. على سبيل المثال، قد ينفجر خط الأنابيب بسبب الضغط الزائد، وقد يتعطل محرك مضخة الرش بسبب الحمل الزائد. هذا يُقلل من استقرار النظام بأكمله، ويزيد من تكاليف الصيانة، ويؤدي إلى إطالة فترة التوقف.Ⅳيتم عادةً ضبط وضبط ضغط العمل لنظام الرش لمضخة طين الحفر من سلسلة F من خلال الطرق التالية:صمام تنظيم الضغطموقع التركيب: يُركّب عادةً على أنبوب مخرج مضخة الرش. بتعديل درجة فتح الصمام، يمكن التحكم في معدل تدفق السائل، وبالتالي ضبط ضغط النظام.مبدأ العمل: عند الحاجة إلى زيادة الضغط، يُضبط فتحة الصمام لتكون أصغر، مما يقلل مساحة تدفق السائل ويزيد ضغطه في خط الأنابيب. في المقابل، يُقلل الضغط بزيادة فتحة الصمام. يمكن ضبط صمام تنظيم الضغط يدويًا وفقًا للاحتياجات الفعلية، أو استخدام صمام تنظيم تلقائي يضبط فتحة الصمام تلقائيًا وفقًا لقيمة الضغط المحددة مسبقًا.صمام تخفيف مضخة الطينالوظيفة: يُستخدم بشكل رئيسي للحد من أقصى ضغط للنظام، ويلعب دورًا في حماية السلامة. عندما يتجاوز ضغط النظام الضغط المحدد لصمام تخفيف الضغط، يُفتح صمام تخفيف الضغط، ويتدفق جزء من السائل عائدًا إلى خزان مياه التبريد، مما يمنع ارتفاع ضغط النظام بشكل مفرط ويؤدي إلى تلف المعدات.طريقة الضبط: وفقًا لضغط تصميم نظام الرش ومتطلبات تشغيل مضخة الطين، يجب ضبط ضغط فتح صمام تخفيف الضغط بشكل معقول. عادةً، يجب أن يكون ضغط صمام تخفيف الضغط أعلى قليلاً من ضغط التشغيل الطبيعي لضمان عدم فيضان النظام أثناء التشغيل العادي، ولكنه يلعب دورًا وقائيًا في الوقت المناسب عند ارتفاع الضغط بشكل غير طبيعي.جهاز تنظيم سرعة التردد المتغيرمبدأ التطبيق: بتغيير تردد إمداد محرك مضخة الرش، يمكن تعديل سرعة دورانه، وبالتالي تغيير معدل تدفقه وضغطه. عند الحاجة إلى خفض الضغط، تنخفض سرعة دوران المحرك، مما يقلل معدل تدفق المضخة الناتج، وينخفض ​​الضغط تبعًا لذلك. عند الحاجة إلى زيادة الضغط، تزداد سرعة دوران المحرك.المزايا: يمكن لهذه الطريقة تحقيق تعديل مستمر ودقيق للضغط، ويمكنها ضبط الضغط في الوقت الحقيقي وفقًا لظروف العمل الفعلية لمضخة الطين، مع مرونة عالية وتأثيرات توفير الطاقة.مستشعر الضغط ونظام التحكمالتحكم بالتغذية الراجعة: يُركّب مستشعر ضغط على خط أنابيب نظام الرش لمراقبة قيمة ضغط النظام آنيًا وإرسال إشارة الضغط إلى نظام التحكم. يقارن نظام التحكم قيمة الضغط المُحددة مسبقًا بقيمة الضغط المُراقبة فعليًا، ثم يُرسل إشارات التحكم المُقابلة لضبط صمام تنظيم الضغط أو جهاز تنظيم سرعة التردد المتغير تلقائيًا، مع الحفاظ على ضغط النظام ضمن النطاق المُحدد. المزايا: تستجيب طريقة التحكم الآلي في الضغط هذه بسرعة ودقة لتغيرات ضغط النظام، وتُحسّن دقة واستقرار التحكم في الضغط، وتُقلل التدخل اليدوي، وتُقلل من خطر أخطاء التشغيل.عند ضبط ومراقبة ضغط عمل نظام الرش، من الضروري مراعاة طراز مضخة طين الحفر من سلسلة F، وظروف عملها، ومتطلبات تصميم نظام الرش بشكل شامل. وفي الوقت نفسه، يجب فحص وصيانة أجهزة تنظيم الضغط بانتظام لضمان عملها بشكل طبيعي، وذلك لضمان قدرة نظام الرش على توفير ضغط التبريد والتنظيف المناسب لمضخة الطين.
    اقرأ أكثر
  • ما هي مضخة الطين للحفر التي تعمل بالمحرك الكهربائي F1600HL؟
    ما هي مضخة الطين للحفر التي تعمل بالمحرك الكهربائي F1600HL؟
    Apr 25, 2025
    ال مضخة طين الحفر بمحرك كهربائي F1600HL مضخة مكبسية أفقية ثلاثية الحركة، تُستخدم عادةً في معدات حفر النفط والغاز الطبيعي وغيرها من المجالات. فيما يلي مقدمة عنها:1. التركيب الهيكلينهاية الطاقةالإطار: ملحوم بألواح فولاذية ومُخفف الضغط، ويوفر دعمًا وقاعدة تثبيت للمكونات الأخرى في وحدة الطاقة. يحتوي على حوض زيت ونظام دائرة زيت بالداخل.عمود التروس: يتكون عادة من ترس وعمود ومحامل وما إلى ذلك. يتم نقل الطاقة الناتجة عن المحرك أولاً إلى عمود التروس.العمود المرفقي: عبارة عن مصبوب متكامل مصنوع من الفولاذ السبائكي، يخضع لمعالجة دقيقة وفحص دقيق للكشف عن العيوب. تنتقل الطاقة إلى رأس المِصْرَب عبر ذراع التوصيل، مما يُحوِّل الحركة الدورانية إلى حركة خطية ترددية.مضخة الطين كروسهيد:يلعب دور ربط العمود المرفقي والمكبس، ويتكون بشكل أساسي من مكونات مثل جسم الرأس المتقاطع، وكتلة الشريحة، وعمود الدبوس، لتوجيه اتجاه حركة المكبس.قضيب التعادل المتوسط: تعتمد العبوة على هيكل مانع للتسرب مزدوج الطبقة، والذي يمكنه منع تسرب الطين بشكل فعال.النهاية الهيدروليكية:وحدة نهاية سائل مضخة الطينالمادة عبارة عن سبائك فولاذية مطروقة. بتصميم أسطواني على شكل حرف "L" وهيكل أسطواني مستقيم، أي هيكل صمام على صمام، يقلل حجم وحدة نهاية سائل مضخة الطين ويحسن الكفاءة الحجمية.تجميع الصمام: يتم استخدام صمامات API 7#، مع هيكل صمام عالي الضغط مع أخاديد التفريغ، مما يمكن أن يقلل بشكل فعال من ضغط فتح الصمام ويزيد من عمر خدمة الصمام.بطانة مضخة الطينعادةً ما تُستخدم بطانة أسطوانة ثنائية المعدن. البطانة الداخلية مصنوعة من حديد زهر مقاوم للتآكل، وسطح الثقب الداخلي عالي الجودة. تُغلق بوصلة سطح أسطوانية وحلقة إحكام مطاطية، وتُحكم بصامولة قفل مزودة بخاصية منع الارتخاء.المكبس: يتم استخدام مكبس عالي الضغط مقاوم لدرجات الحرارة العالية وسوائل الحفر القائمة على الزيت، والذي يتوافق جيدًا مع بطانة الأسطوانة، مما يضمن أداء الختم وكفاءة عمل مضخة الطين.مشعب الشفط والتفريغ: عادة ما يتم تركيب غرفة هواء الشفط على خط أنابيب الشفط لتثبيت ضغط الشفط وتقليل تقلبات الضغط؛ ويتم تركيب غرفة هواء التفريغ وصمام أمان دبوس القص ومصفاة التفريغ على التوالي في منفذ التفريغ.غرف الهواء: تشمل غرفتي هواء الشفط وهواء التفريغ، المملوءتين بالغاز عند ضغط معين. وظيفتها الرئيسية هي تقليل تقلبات الضغط في أنظمة الشفط والتفريغ بفعالية، مما يضمن تدفقًا أكثر انتظامًا للسائل.المكونات المساعدة الأخرى:مجموعة مضخة الرش: تتضمن مكونات مثل مضخة الرش، وخطوط الأنابيب، وفوهات الرش، التي تزود بطانة الأسطوانة ومكبس الطرف الهيدروليكي بسائل التبريد والتشحيم (الماء) للتنظيف والتبريد والتشحيم.آلية التشحيم: يتم توصيل زيت التشحيم إلى الأسطح العاملة للمكونات مثل التروس والمحامل في نهاية الطاقة من خلال مضخة الزيت لتشكيل طبقة زيتية، مما يقلل من معامل الاحتكاك والتآكل.صمام الأمان: مثل صمام أمان الضغط العالي ذي دبوس القص. عندما يتجاوز ضغط مخرج المضخة القيمة المحددة، يُفتح صمام الأمان لتخفيف الضغط وحماية المعدات.2. الوظائفسائل الحفر المتداول: أثناء عملية حفر آبار النفط العميقة والعميقة للغاية، من خلال التدوير المستمر لسائل الحفر، فإنه يغسل قاع البئر ويحمل القطع إلى السطح، مما يضمن التقدم السلس لأعمال الحفر.التبريد والتزييت: يُوفر التبريد والتزييت لرأس الحفر، مما يُخفّض درجة حرارته أثناء عملية الحفر، ويُقلّل التآكل، ويُطيل عمره الافتراضي. كما يُساعد على زيادة سرعة الحفر.تعزيز البئر: يسمح لسائل الحفر بتكوين كعكة طينية على جدار البئر، مما يلعب دور تعزيز جدار البئر ومنع انهيار البئر.Ⅲ. مزايا الأداءيتوافق مع المعايير: يتم إنتاجه وفقًا صارمًا لمواصفات API Spec 7K "مواصفات معدات الحفر وخدمة الآبار" ويخضع لاختبارات المصنع وفقًا لهذا المعيار، مما يضمن أن جودة المنتج وأدائه يلبي المعايير الدولية ومناسب لمختلف ظروف الحفر المعقدة.ضغط عالي وإزاحة كبيرة: يمكن أن يصل الحد الأقصى لضغط العمل إلى 52 ميجا باسكال، ويمكن أن يصل الإزاحة إلى 51.8 لتر/ثانية، مما يمكن أن يلبي متطلبات عمليات الحفر الجديدة مثل الآبار العميقة والآبار فائقة العمق والآبار الأفقية ذات الإزاحة الكبيرة وحفر النفاثات عالي الضغط، مما يوفر دعمًا قويًا للطاقة لعمليات الحفر.أداء تمهيدي ممتاز: يتميز بشوط طويل ويمكن استخدامه بمعدل شوط منخفض، مما يُحسّن أداء تمهيد مضخة الطين بفعالية. كما يُطيل عمر الأجزاء الضعيفة في الطرف الهيدروليكي، مما يُقلل من تكاليف الصيانة ووقت تعطل المعدات.هيكل متطور ومضغوط: الهيكل العام متقدم ومضغوط، مع حجم صغير، وهو مناسب للتركيب والنقل ويمكنه التكيف مع مواقع الحفر المختلفة وظروف التشغيل.عمر خدمة طويل للأجزاء المعرضة للخطر: بفضل الشوط الطويل والقدرة على العمل بمعدل شوط منخفض، فإنه يحسن بشكل فعال أداء تحضير مضخة الطين، وبالتالي إطالة عمر خدمة الأجزاء المعرضة للخطر في الطرف الهيدروليكي مثل بطانات الأسطوانات والمكابس والصمامات، مما يقلل من تكلفة الصيانة ووقت تعطل المعدات.سهولة الصيانة: يعتمد طرفا الطاقة والهيدروليك تصميمًا هيكليًا مستقلًا، مما يُسهّل الفحص والصيانة والإصلاح. يسهل استبدال الأجزاء الحساسة في الطرف الهيدروليكي، مثل بطانات الأسطوانات والمكابس والصمامات، دون الحاجة إلى تفكيك الكثير من المكونات، مما يُحسّن كفاءة الصيانة.4. مجالات التطبيقحفر النفط والغاز الطبيعي: مناسب لمنصات حفر النفط والغاز الطبيعي البرية والبحرية، حيث يوفر طينًا عالي الضغط لعملية الحفر ويلبي متطلبات الحفر تحت أعماق مختلفة وظروف جيولوجية معقدة.الحفر الحراري الأرضي: يمكن استخدامه في عمليات الحفر لتطوير الموارد الحرارية الأرضية، وضخ الماء الساخن أو الطين في الآبار الحرارية الأرضية لتحقيق استغلال واستخدام الموارد الحرارية الأرضية.الحفر الاستكشافي الجيولوجي: في مجال الاستكشاف الجيولوجي، يتم استخدامه لحفر الهياكل الجيولوجية، والحصول على عينات أساسية، وغيرها من العمليات، وتوفير دعم البيانات للبحث الجيولوجي.Ⅴ. عملية النقل عملية نقل الطاقة من نهاية الطاقة مضخة طين الحفر بمحرك كهربائي F1600HL كما يلي:طاقة المحرك: بعد تشغيل محرك نظام الدفع الكهربائي، يُولّد طاقة دورانية. يتصل عمود خرج المحرك بعمود التروس، ناقلًا الطاقة إلى عمود التروس.ناقل الحركة: يتشابك ترس عمود التروس مع ترس الثور. دوران الترس يدفع ترس الثور إلى الدوران. يرتبط ترس الثور ارتباطًا وثيقًا بعمود ترس الثور عبر وصلة مفتاح أو طرق تثبيت أخرى، ويدور عمود ترس الثور معه، مما ينقل الطاقة من عمود التروس إلى مجموعة ترس الثور.دوران العمود المرفقي: تنتقل الحركة الدورانية لعمود ترس الثور إلى العمود المرفقي، مما يدفعه إلى الدوران. عادةً ما يكون العمود المرفقي مصبوبًا بشكل متكامل من الفولاذ السبائكي، والذي يخضع لمعالجة دقيقة وفحص دقيق من خلال الكشف عن العيوب.ناقل الحركة بذراع التوصيل: يتصل عمود المرفق برأس التقاطع عبر ذراع التوصيل. تتحول الحركة الدورانية لعمود المرفق إلى حركة خطية ترددية لرأس التقاطع عبر ذراع التوصيل. أثناء حركة ذراع التوصيل، يتحرك أحد طرفيه في حركة دائرية مع عمود المرفق، بينما يدفع الطرف الآخر رأس التقاطع للتحرك في حركة خطية ترددية في مسار الانزلاق.رأس التقاطع يُحرك المكبس: يُوصل رأس التقاطع بقضيب الربط المتوسط، والذي بدوره يُوصل بالمكبس. تنتقل الحركة الخطية الترددية لرأس التقاطع إلى المكبس عبر قضيب الربط المتوسط، مما يُحرك المكبس بشكل ترددي داخل الأسطوانة، مما يُوفر الطاقة للطرف الهيدروليكي ويُحقق شفط وتفريغ الطين.عملية نقل الطاقة للطرف الهيدروليكي لـ مضخة طين الحفر بمحرك كهربائي F1600HL كما يلي:الحركة الترددية للمكبس: يدفع رأس التقاطع عند طرف الطاقة المكبس للتحرك عكسيًا داخل الأسطوانة عبر قضيب الربط الوسيط. عندما يتحرك المكبس للخلف، يتشكل ضغط سلبي في الأسطوانة؛ وعندما يتحرك للأمام، ينضغط الطين داخل الأسطوانة، ويزداد الضغط.عملية الشفط: عندما يتحرك المكبس للخلف، ينخفض ​​الضغط في الأسطوانة ليشكل فراغًا. تحت تأثير الضغط الجوي، يدفع الطين صمام الشفط ويدخل الأسطوانة. تُثبّت حجرة هواء الشفط ضغط الشفط وتُقلّل تقلباته، مما يُمكّن الطين من دخول الأسطوانة بسلاسة أكبر.عملية التفريغ: عند تحريك المكبس للأمام، ينضغط الطين داخل الأسطوانة ويزداد الضغط. يُغلق صمام الشفط، ويُفتح صمام التفريغ. يُدفع الطين خارج الأسطوانة ويُنقل إلى أنبوب الحفر عبر مشعب التفريغ، ثم يُرسل إلى قاع البئر. وظيفة غرفة هواء التفريغ هي تقليل تقلبات الضغط في نظام التفريغ، مما يجعل تدفق الطين المُفرّغ أكثر استقرارًا.Ⅵ. الصيانةالصيانة اليوميةفحص معايير التشغيل: افحص معايير تشغيل المضخة يوميًا، بما في ذلك الضغط، ومعدل التدفق، وتيار المحرك، والجهد، وغيرها، للتأكد من أن هذه المعايير تعمل ضمن النطاق المحدد. في حال وجود أي خلل، أوقف تشغيل المضخة فورًا للتحقق من السبب.فحص نظام التزييت: قبل كل تشغيل وأثناء التشغيل، افحص مستوى الزيت وجودته ودرجة حرارته عند نقطة التشغيل. يجب الحفاظ على مستوى الزيت ضمن النطاق المحدد. يجب أن يكون الزيت نظيفًا وخاليًا من الشوائب والمستحلبات. بشكل عام، يجب ألا تتجاوز درجة حرارة الزيت القيمة المحددة (عادةً 60-70 درجة مئوية). قم بتجديد أو استبدال زيت التزييت بانتظام، وفي الوقت نفسه، تحقق من حالة عمل مضخة الزيت لضمان إمداد نظام التزييت بالزيت بشكل طبيعي.فحص نظام التبريد: افحص حالة مضخة الرش لضمان عملها بشكل طبيعي، وتوفير تبريد وتزييت جيدين لبطانة الأسطوانة والمكبس في الطرف الهيدروليكي. تحقق من عدم وجود أي انسدادات أو تسربات مياه أو مشاكل أخرى في خط أنابيب مياه التبريد، وقم بتنظيف الانسدادات وإصلاح نقاط تسرب المياه في الوقت المناسب.فحص حالة الختم: راقب أجزاء الختم في المضخة، بما في ذلك ختم بطانة الأسطوانة في الطرف الهيدروليكي، وختم مقعد الصمام، وختم عمود المحرك، وما إلى ذلك، للتحقق من وجود أي تسرب للوحل. في حال وجود تسرب، يُرجى تحديد السبب في الوقت المناسب واستبدال أجزاء الختم التالفة.تنظيف المعدات: نظّف بانتظام سطح جسم المضخة من الأوساخ وبقع الزيت والغبار والشوائب الأخرى للحفاظ على نظافتها. انتبه جيدًا لتنظيف الغبار من زعانف تبريد المحرك لضمان تبديد حرارة المحرك بشكل جيد.الصيانة الدوريةاستبدال الأجزاء المعرضة للخطر: وفقًا لوقت التشغيل وحالة تآكل المضخة، استبدل بانتظام الأجزاء المعرضة للخطر مثل المكابس وبطانات الأسطوانات ومقاعد الصمامات ولوحات الصمامات ومنزلقات الرأس المتقاطع وما إلى ذلك. يوصى عمومًا بفحص هذه الأجزاء المعرضة للخطر واستبدالها بعد التشغيل لعدد معين من الساعات (مثل 500 - 1000 ساعة).فحص مكونات طرف الطاقة: افتح غطاء فحص طرف الطاقة بانتظام، وتحقق من حالة تآكل المكونات مثل التروس، وأعمدة الكرنك، وقضبان التوصيل، وقِس خلوص كل مكون. إذا تجاوز التآكل النطاق المحدد، فأصلحه أو استبدله في الوقت المناسب. في الوقت نفسه، تحقق من إحكام ربط كل مسمار توصيل لضمان ثبات التوصيل.فحص مكونات الطرف الهيدروليكي: فكّ صندوق الصمامات بانتظام، وتحقق من أداء الختم وحالة تآكل مقعد الصمام وصفيحة الصمام، ونظّف الرواسب والطين المتراكمة في صندوق الصمامات. قِس تآكل بطانة الأسطوانة. إذا تجاوز تآكل القطر الداخلي لبطانة الأسطوانة القيمة المحددة، فاستبدلها في الوقت المناسب.معايرة صمام الأمان: معايرة صمام الأمان بانتظام لضمان فتحه وإغلاقه بشكل موثوق ضمن نطاق الضغط المحدد لحماية سلامة المعدات. بشكل عام، يجب معايرة صمام الأمان كل ستة أشهر أو مرة واحدة سنويًا.صيانة النظام الكهربائي: افحص بانتظام مقاومة عزل المحرك لضمان عزل جيد. نظّف الغبار داخل محول التردد، وخزانة التحكم، وغيرها من المعدات الكهربائية، وتحقق من عدم ارتخاء توصيلات كل مكون كهربائي. إذا كانت التوصيلات مرتخية، فأحكم ربطها في الوقت المناسب.الصيانة في المواقف الخاصةالتوقف طويل الأمد: في حال الحاجة إلى إيقاف المضخة لفترة طويلة، يجب إجراء صيانة شاملة وحماية. أولاً، يُفرّغ الطين من المضخة، ثم يُشطف الطرف الهيدروليكي ونظام الأنابيب جيداً بالماء النظيف لمنع ترسب الطين وتصلبه. بعد ذلك، يُدهن الجزء المكشوف من طرف الطاقة والطرف الهيدروليكي بزيت مضاد للصدأ لمنع الصدأ. وأخيراً، يُحفظ المضخة في مكان جاف وجيد التهوية، ويُدار عمود المضخة بانتظام لمنع صدأ الأجزاء وانحشارها.بعد إصلاح العطل: بعد تعطل المضخة وإصلاحها، ركّز على فحص واختبار الأجزاء التي تم إصلاحها. تأكد من تركيب الأجزاء المُصلحة بشكل صحيح وتوصيلها بإحكام، وأن جميع مؤشرات الأداء تُلبي المتطلبات. في الوقت نفسه، أجرِ تشغيلًا تجريبيًا لوحدة المضخة بأكملها، وتحقق من استقرار التشغيل وسلامته. بعد التأكد من عدم وجود أي مشاكل، يُمكن تشغيل المضخة رسميًا.
    اقرأ أكثر
  • ما هو تجميع الصليب هيد لمضخة طين الحفر؟
    ما هو تجميع الصليب هيد لمضخة طين الحفر؟
    Apr 23, 2025
    ال مجموعة رأس متقاطع لمضخة طين الحفر يُعدّ أحد المكونات الرئيسية لمضخة الطين. فيما يلي شرح مُفصّل لكلّ مكون من مكوناتها:1. تجميع رأس الصليبصليب الرأسالهيكل والوظيفة: عادةً ما يكون هيكلًا كتليًا مصنوعًا من الفولاذ المصبوب أو الحديد الزهر عالي القوة. يعمل كمحور يربط بين قضيب التوصيل وقضيب الرفع. يحول الحركة المتأرجحة لقضيب التوصيل إلى حركة ترددية خطية لقضيب الرفع، وفي الوقت نفسه، يتحمل الضغط الهائل وقوة التأثير أثناء تشغيل مضخة الطين.ميزات التصميم: يتميز بفتحات توصيل متعددة وأسطح تزاوج، متصلة بدقة مع المكونات الأخرى. سطحه معالج لضمان اتصال جيد مع المكونات مثل كتلة انزلاق الرأس المتقاطع ودبوس الرأس المتقاطع، مما يقلل التآكل والاحتكاك.دبوس الصليبالهيكل والوظيفة: عادةً ما يكون دبوسًا معدنيًا أسطوانيًا، يُحدَّد قطره وفقًا لمواصفات مضخة الطين وحملها. يمر عبر رأس التقاطع والطرف الصغير لقضيب التوصيل، ويربطهما معًا، ناقلًا الطاقة والحركة.المادة والعملية: مصنوع من فولاذ سبائك عالي الجودة، مثل 40Cr، إلخ. يتميز بقوة وصلابة ومقاومة عالية للتآكل، وذلك من خلال عمليات مثل التشكيل والتشغيل الآلي والتبريد والطحن. تتراوح صلابة السطح عادةً بين 50 و55 HRC، مما يجعله يتحمل أحمال الصدمات المتكررة. لوحة دليل مضخة الطين كروس هيدالهيكل والوظيفة: عادةً ما يكون زوجًا من الصفائح المعدنية المستوية، مثبتة في أماكن ثابتة على جانبي رأس الصليب أو حوله. وظيفتها توفير توجيه دقيق لحركة رأس الصليب، وضمان تحركه ذهابًا وإيابًا في مسار مستقيم، وتقليل الاهتزاز والانحراف.معالجة المواد والسطح: المواد المستخدمة عادةً هي الحديد الزهر المقاوم للتآكل أو البرونز. لتحسين مقاومة التآكل وتقليل معامل الاحتكاك، يُطلى السطح بالكروم أو النترتة. يتراوح سمك طبقة طلاء الكروم عادةً بين 0.02 و0.05 مم.قضيب مضخة الطينالهيكل والوظيفة: مكون قضيبي رفيع يربط رأس التقاطع بالمكبس. ينقل الحركة الخطية لرأس التقاطع إلى المكبس، مما يسمح للمكبس بالتحرك ذهابًا وإيابًا في أسطوانة المضخة، مما يحقق شفط وتفريغ الطين.متطلبات المواد والأداء: يُستخدم فولاذ سبائك عالي القوة، مثل 35CrMo، وما إلى ذلك. يتميز هذا الفولاذ بقوة شد وتحمل عالية، تتراوح عادةً بين 800 و1000 ميجا باسكال، مما يسمح له بتحمل قوى السحب والضغط الناتجة عن حركة المكبس في أسطوانة المضخة.محمل رأس الصليبالهيكل والوظيفة: يُركَّب بين رأس التقاطع وجسم الآلة أو أي مكونات ثابتة أخرى، لدعم وزن وحركة رأس التقاطع. ويلعب دورًا في تقليل الاحتكاك، وتقليل التآكل، وضمان مرونة حركة رأس التقاطع.الأنواع والخصائص: تشمل الأنواع الشائعة المحامل المنزلقة والمحامل الدوارة. عادةً ما تستخدم المحامل المنزلقة مواد مثل معدن بابيت أو البرونز، وتتميز بمقاومة جيدة للتآكل ومقاومة للتآكل، وتتحمل أحمال الصدمات الكبيرة، ولكنها تتطلب ظروف تزييت جيدة. تتميز المحامل الدوارة بمعامل احتكاك منخفض ومقاومة منخفضة لبدء التشغيل، ولكنها تتطلب متطلبات عالية لدقة التركيب والتزييت.صندوق حشو مضخة الطين كروس هيدالهيكل والوظيفة: جهاز مانع تسرب يُركّب بين رأس التقاطع وجسم المضخة، ويتكوّن بشكل رئيسي من مكونات مثل صندوق التعبئة، والحشو، والغدد. وظيفته منع تسرب الطين من الفجوة بين رأس التقاطع وجسم المضخة، مما يضمن أداءً مانعًا للتسرب وكفاءة تشغيل مضخة الطين.مادة الختم ومبدأه: عادةً ما تكون الحشوة هيكلًا حلقيًا مصنوعًا من مواد مثل الجرافيت أو الأسبستوس أو بولي تترافلوروإيثيلين. بتطبيق ضغط معين على الحشوة عبر الغدة، تُشكل الحشوة سدادة في صندوق التغليف لمنع تسرب الطين. يؤثر أداء الختم لصندوق التغليف بشكل مباشر على بيئة العمل وكفاءة مضخة الطين، لذا يجب فحص الحشوة واستبدالها بانتظام.ثانيًا. مبدأ عمل وحدة رأس المتقاطع لمضخة الطين هو تحويل الحركة الدورانية لعمود المرفق إلى حركة ترددية خطية للمكبس، مما يحقق شفط الطين وتفريغه. وتتم العملية كما يلي:مدخلات الطاقة: يُشغّل مصدر طاقة مضخة الطين (مثل محرك كهربائي أو محرك ديزل) عمود المرفق ليدور عبر أجهزة نقل الحركة كالبكرات والتروس. يُعدّ عمود المرفق عنصر النقل الرئيسي لمضخة الطين، وتُشكّل حركته الدورانية أساس الطاقة لتشغيل مضخة الطين بأكملها.تحويل الحركة: تنتقل الحركة الدورانية لعمود المرفق إلى مجموعة رأس التقاطع عبر قضيب التوصيل. يتصل أحد طرفي قضيب التوصيل بدبوس كرنك العمود المرفقي، بينما يتصل الطرف الآخر بدبوس رأس التقاطع. عند دوران عمود المرفق، يقوم قضيب التوصيل بحركة تأرجحية. ولأن رأس التقاطع محصور ضمن نطاق توجيه لوحة توجيه رأس التقاطع، ولا يتحرك إلا بشكل خطي، فإن تأرجح قضيب التوصيل يجبر رأس التقاطع على القيام بحركة ترددية خطية تحت قيود لوحة توجيه رأس التقاطع.نقل القوة: أثناء الحركة الترددية الخطية لرأس التقاطع، تنتقل القوة إلى المكبس عبر قضيب الموازنة. يتصل أحد طرفي قضيب الموازنة برأس التقاطع، بينما يتصل الطرف الآخر بالمكبس. بهذه الطريقة، تنتقل الحركة الخطية لرأس التقاطع إلى المكبس، مما يُمكّنه من التحرك ذهابًا وإيابًا في وحدة نهاية سائل مضخة الطين.نقل الطين: عندما يتحرك المكبس ذهابًا وإيابًا في وحدة نهاية سائل مضخة الطينيُغيّر هذا النظام حجم سائل مضخة الطين. عند تحريك المكبس للخلف، يزداد حجم السائل داخل مضخة الطين، وينخفض ​​الضغط، ويدخل الطين إلى مضخة الطين عبر صمام الشفط تحت تأثير الضغط الجوي. عند تحريك المكبس للأمام، ينخفض ​​حجم السائل داخل مضخة الطين، ويزداد الضغط، ويُضغط الطين للخارج عبر صمام التفريغ، مما يُحقق عملية الشفط والتفريغ.يلعب محمل رأس التقاطع دورًا في دعم رأس التقاطع طوال العملية، مما يقلل الاحتكاك والتآكل أثناء حركته، ويضمن حركته الخطية والمرنة. في الوقت نفسه، يُستخدم صندوق حشو رأس التقاطع لسد الفجوة بين رأس التقاطع وجسم المضخة، مما يمنع تسرب الطين ويضمن التشغيل الطبيعي لمضخة الطين.Ⅲ. الأعطال الشائعة وحلولها في مجموعة رأس التقاطع لمضخة الطين هي كما يلي:تآكل كتلة الشريحةمظاهر العطل: تتسع الفجوة بين كتلة الانزلاق ولوحة التوجيه، مما يؤدي إلى اهتزاز رأس المِصْرَب أثناء الحركة، مما يؤثر على التشغيل الطبيعي لمضخة الطين. في الحالات الشديدة، قد يُسبب ذلك تآكلًا غير متساوٍ بين المكبس وبطانة الأسطوانة، مما يُقلل من كفاءة مضخة الطين.تحليل السبب: الحركة الترددية طويلة الأمد تُسبب احتكاكًا بين كتلة الانزلاق ولوحة التوجيه. عوامل مثل نقص التزييت، ودخول شوائب الطين إلى سطح الاحتكاك، وضعف مقاومة مادة كتلة الانزلاق للتآكل تُسرّع من التآكل.الحل: افحص الفجوة بين كتلة الانزلاق ولوحة التوجيه بانتظام. عند تجاوز الفجوة القيمة المحددة، يمكن تقليلها بضبط الحشوة. في حالة تآكل كتلة الانزلاق بشدة، يجب استبدالها في الوقت المناسب. في الوقت نفسه، تأكد من عمل نظام التزييت بشكل صحيح، واستبدل زيت التزييت بانتظام، ونظف قناة التزييت، وامنع دخول الشوائب.تآكل أو كسر دبوس الصليبمظاهر العطل: ظهور علامات تآكل أو نقر أو شقوق على سطح دبوس رأس التقاطع. في الحالات الشديدة، ينكسر دبوس رأس التقاطع، مما يؤدي إلى تعطل الاتصال بين رأس التقاطع وذراع التوصيل، ويؤدي إلى توقف مضخة الطين عن العمل بشكل طبيعي.تحليل السبب: يتحمل دبوس الرأس المتقاطع حملاً متناوبًا كبيرًا أثناء التشغيل، ويتأثر أيضًا بعوامل مثل ظروف التزييت ودقة التجميع. في حال وجود مشاكل مثل ضعف التزييت، أو رداءة مادة دبوس الرأس المتقاطع، أو الانحراف أو الخلوص الزائد أثناء التجميع، فمن المرجح أن يتسبب ذلك في تآكل دبوس الرأس المتقاطع أو كسره.الحل: اختر مادة دبوس رأس متقاطع موثوقة، وراقب بدقة دقة تصنيعه وجودة تجميعه. افحص بانتظام حالة تآكل دبوس الرأس المتقاطع، واستبدله فورًا عند اكتشاف أي تآكل أو تشققات. عزز نظام التزييت لضمان تزييت جيد للأجزاء المتلامسة من دبوس الرأس المتقاطع مع جسم الرأس المتقاطع والطرف الصغير لقضيب التوصيل.شقوق في جسم كروسهيدمظاهر الخلل: تظهر الشقوق على السطح أو داخل جسم الصليب، مما قد يؤدي إلى انخفاض قوة جسم الصليب وحتى الكسر، مما يؤثر على التشغيل الآمن لمضخة الطين.تحليل السبب: يتعرض هيكل رأس الصليب لإجهادات معقدة أثناء التشغيل، مثل قوة القصور الذاتي الناتجة عن الحركة الترددية وقوة الاصطدام الناتجة عن ضغط الطين. في حال وجود عيوب في مادة هيكل رأس الصليب، أو عملية صب غير منطقية، أو تشغيل طويل الأمد تحت حمل ثقيل، أو تأثير غير طبيعي، فقد تحدث تشققات.الحل: إجراء فحص للكشف عن العيوب في هيكل رأس المشط لاكتشاف أي شقوق محتملة في الوقت المناسب. في حالة الشقوق الطفيفة، يمكن استخدام طريقة إصلاح اللحام، ولكن يجب الانتباه إلى عملية اللحام لمنع ظهور شقوق جديدة. في حالة الشقوق الشديدة في هيكل رأس المشط، يجب استبدال المكونات الجديدة. عند الاستخدام اليومي، تجنب تحميل مضخة الطين بشكل زائد، وقلّل من الصدمات غير الطبيعية.انسداد ممر زيت التشحيممظهر الخلل: لا يمكن توصيل زيت التشحيم بشكل طبيعي إلى كل جزء احتكاك، مما يؤدي إلى زيادة درجة حرارة مجموعة رأس الصليب والتآكل.تحليل السبب: قد تُؤدي الشوائب أو الرواسب أو الحطام المعدني في زيت التشحيم إلى انسداد مجرى الزيت. كما أن اللزوجة غير المناسبة لزيت التشحيم، وارتفاع درجة حرارة الزيت أو انخفاضها بشكل مفرط، تؤثر أيضًا على سيولة الزيت، مما يؤدي إلى انسداد مجرى الزيت.الحل: نظّف ممر زيت التشحيم بانتظام، ويمكن استخدام مواد تنظيف خاصة أو زيت عالي الضغط للشطف. استبدل زيت التشحيم المُطابق للمواصفات، وتحقق من جودة الزيت بانتظام، وقم بتصفية الزيت المُلوث أو استبداله في الوقت المناسب. في الوقت نفسه، تأكد من أن درجة حرارة زيت نظام التشحيم ضمن المعدل الطبيعي، ويمكن تركيب جهاز تنظيم درجة حرارة الزيت للتحكم في درجة حرارته.
    اقرأ أكثر
